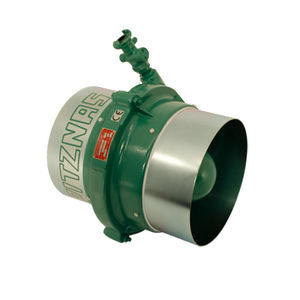

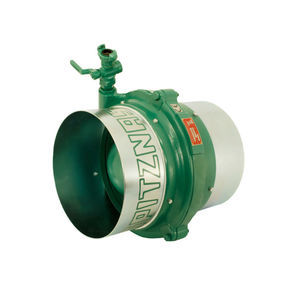

軸方向ファン 8 1020 0870

ダクト空気循環用空気循環用

説明
潜在的に爆発の危険がある雰囲気での使用を想定した工業用電動軸流ファン。公称径300 mm、保護等級IP55、ATEX II2GExhIIBT3Gb認証。スイッチ、ケーブル、プラグは付属していません。接地が必要です。プラント工学やプロセス設備のダクトおよびハウジングの換気に適しています。

主な特長

• 電源：電気
• 定格電圧：230 V / 50 Hz
• 公称径：300 mm
• ATEX：II2GExhIIBT3Gb

付属品

• 保護グリル — 注文番号 8 1601 2070
• DIN 21 603 に準拠したフランジ — 注文番号 9 3001 0010
• 帯電防止接続部品 — 注文番号 9 3709 0260
• 帯電防止クイックカラー (300) — 注文番号 9 3709 0300
• 帯電防止接地ストラップ、5 m — 注文番号 9 3709 0220
• アダプタ 300→80 — 注文番号 9 3703 0280
• アダプタ 300→100 — 注文番号 9 3703 0290
• アダプタ 300→150 — 注文番号 9 3703 0300
• アダプタ 300→200 — 注文番号 9 3703 0050
• 接地ケーブル一式 — 注文番号 9 3703 0050

技術仕様

• 注文番号：8 1020 0870
• ATEX 規格：II2GExhIIBT3Gb
• 電源：電気
• 定格電圧：230 V
• 公称径：300.00 mm
• 風量（無制限吹出し）：1.00 m³/s
• モーター入力：0.37 kW
• 電流（230 V）：2.20 A
• 相数：1（単相）
• 周波数：50 Hz
• 保護等級：IP55
• 保護方式：EX-e-II-T4
• 長さ：390.00 mm
• 無負荷回転数：2,845 1/min
• 吸気接続径（滑面）：300.00 mm
• 騒音レベル LpA：84.8 dB(A)
• 振動レベル：3 m/s² (BV-3)
• 質量：20.5 kg

用途

• エネルギー・パイプライン構造
• 金属産業および鋼構造
• プラント・機械設計

設置・安全上の注意

• 運転前に必ず接地してください
• スイッチ、ケーブル、プラグは付属していません — 適切な電気部品を用意してください
• 爆発性雰囲気での機器に関する現地規制およびATEX文書を確認してから設置してください
