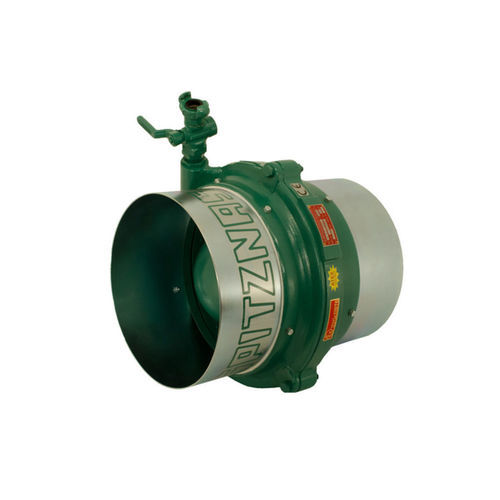

軸方向ファン 8 1533 0300

空圧式産業用空気輸送用

製品説明
据え付け型の空気圧式軸流ファン。送風量を増加させる設計で、自由流量が4 m³/sを超えるため、爆発保護区域（機器群II、カテゴリ2）での使用に適しています。接地が必要です。

主な特長

• 動力源：空気圧
• 使用圧力：4 bar（最大）
• 呼び径：500 mm
• ATEX：II2GExhIIBT6Gb
• 流量（自由）：4.33 m³/s
• 空気消費量：2.73 m³/min
• 長さ：515.00 mm
• 回転数（無負荷）：2,500 rpm
• 空気品質：オイルフリー
• 接続：クロー継手 3/4" メス
• 音圧レベル LpA：90.0 dB(A)
• 音響パワーレベル LWA：101.0 dB(A)
• 重量：46.0 kg

技術データ（表）
注文番号：8 1533 0300
ATEX仕様：II2GExhIIBT6Gb
動力源：空気圧
使用圧力：4 bar
呼び径：500 mm
流量（自由）：4.33 m³/s
空気消費量：2.73 m³/min
長さ：515.00 mm
回転数（無負荷）：2,500 rpm
空気品質：オイルフリー
接続：クロー継手 3/4" メス
音圧レベル LpA：90.0 dB(A)
音響パワーレベル LWA：101.0 dB(A)
重量：46.0 kg
適用分野 / 業種：プラント・機械建設、エネルギー・配管工事、金属業・鉄骨構造

付属品

• 8 1503 7010 — 保護グリル
• 8 1503 9010 — 保護グリル（取付ネジ含む）
• 9 3001 0030 — DIN 21 603準拠フランジ
• 9 3709 0280 — 連結部品、帯電防止
• 9 3709 0320 — クイックカラー、帯電防止
• 9 3709 0240 — エアダクト、帯電防止、5m
• 9 3707 0020 — 接地ケーブル一式

特性 / 技術仕様

• 注文番号：8 1533 0300
• ATEX：II2GExhIIBT6Gb
• 動力源：空気圧
• 使用圧力（最大）：4 bar
• 呼び径：500 mm
• 流量：4.33 m³/s
• 空気消費量：2.73 m³/min
• 長さ：515 mm
• 回転数（無負荷）：2,500 rpm
• 空気品質：オイルフリー
• 接続：クロー継手 3/4" メス
• 音圧レベル LpA：90.0 dB(A)
• 音響パワーレベル LWA：101.0 dB(A)
• 重量：46.0 kg
