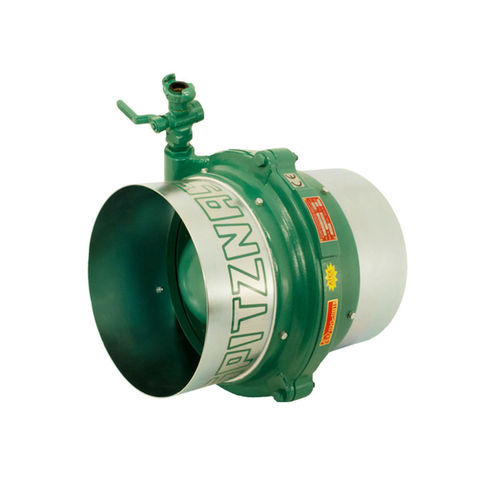

軸方向ファン 8 1534 0300

空圧式産業用防爆

製品概要
当社の最も高出力な据え置き型空気式軸流ファン。供給量は5 m³/sを超え、機器群II、カテゴリ2のすべての爆発危険区域に対応。接地が必要です。

主な特長

• エネルギー供給: 空気式（Pneumatic）
• 作動圧力: 4 bar
• 公称直径: 600 mm
• ATEX: II2GExhIIBT6Gb

仕様
型番: 8 1534 0300
ATEX仕様: II2GExhIIBT6Gb
エネルギー供給: 空気式
作動圧力: 4 bar
公称直径: 600 mm
風量（無制限）: 5.83 m³/s
空気消費量: 3.84 m³/min
長さ: 520.00 mm
回転数（無負荷）: 2,420 rpm
空気の品質: 無油
接続: クロー継手 3/4" メス
音圧レベル LpA: 86.0 dB(A)
音響出力レベル LWA: 97.0 dB(A)
重量: 58.0 kg
適用分野: エネルギー・配管建設、鉄工業・鋼構造、プラント・機械製造

付属品
保護グリル
型番: 8 1504 7010 - 保護グリル
型番: 8 1504 9010 - 保護グリル（取付ネジ含む）

DIN 21 603に準拠したフランジ
型番: 9 3001 0040 - DIN 21 603準拠フランジ

導電性接続部品（帯電防止）
型番: 9 3709 0290 - 導電性接続部品（帯電防止）

クイックカラー（帯電防止）
型番: 9 3709 0330 - クイックカラー（帯電防止）

エアダクト（帯電防止）、5m
型番: 9 3709 0250 - エアダクト（帯電防止）、5m

接地ケーブル
型番: 9 3707 0020 - 完成接地ケーブル

技術仕様

• 型番: 8 1534 0300
• ATEX仕様: II2GExhIIBT6Gb
• エネルギー供給: 空気式
• 作動圧力: 4 bar
• 公称直径: 600 mm
• 風量（無制限）: 5.83 m³/s
• 空気消費量: 3.84 m³/min
• 長さ: 520.00 mm
• 回転数（無負荷）: 2,420 rpm
• 空気の品質: 無油
• 接続: クロー継手 3/4" メス
• 音圧レベル LpA: 86.0 dB(A)
• 音響出力レベル LWA: 97.0 dB(A)
• 重量: 58.0 kg
• 適用分野: エネルギー・配管建設、鉄工業・鋼構造、プラント・機械製造
