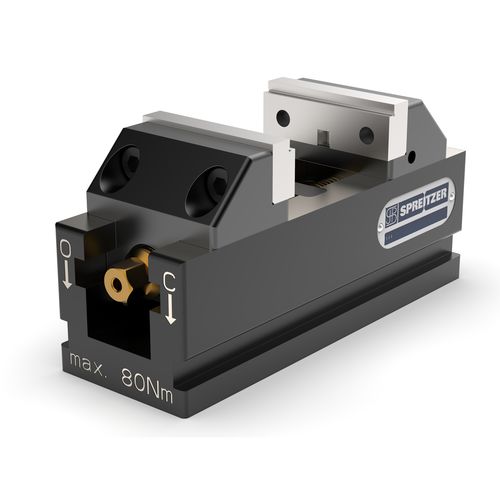

センタリング締め付け用バイス MZE

工作機械用5軸工作機械横型

MZEシリーズのメカニカルセルフセンタリングバイスは、多軸マシニングセンタおよび自動化生産システム向けの高把持力かつ経済的なクランプシステムです。コンパクト設計により、5軸加工および多面加工において優れたワークアクセス性を実現します。
交換可能なジョーにより、さまざまなクランプ作業やワーク形状に柔軟に対応できます。広いクランプ範囲と高い工程安定性により、粗材加工および仕上げ加工の両方に適しています。

特長
• 多軸加工向けコンパクト設計
• 広いクランプ範囲
• 柔軟なクランプ用途向けメカニカルセルフセンタリングバイス
• 各種用途向け交換可能ジョー
• 内径・外径クランプ対応
• 5軸および多面加工で優れたアクセス性
• 高把持力かつ経済的なクランプ
• 高精度研削仕上げ機能面
• 焼入れスピンドル
• 精密研磨ベースジョー
• 表面硬化仕様
• 磁性ステンレスクロム鋼製VA仕様あり

材質
標準仕様
• 焼入れ焼戻し工具鋼
VA仕様
• 磁性ステンレスクロム鋼

仕様
標準仕様
• 表面硬化
VA仕様
• 全体焼入れ

精度
• センタリング精度±0.015 mm
• 繰返し精度0.01 mm
• ペアリング精度0.02 mm

用途
• 多軸マシニングセンタ
• 自動化システム
• 単品加工
• 小ロット生産
• 内径・外径クランプ
• 5軸および多面加工

付属品
• MZEセルフセンタリングバイス ×1
• 89°硬化ステップジョー ×1組
• 取扱説明書
