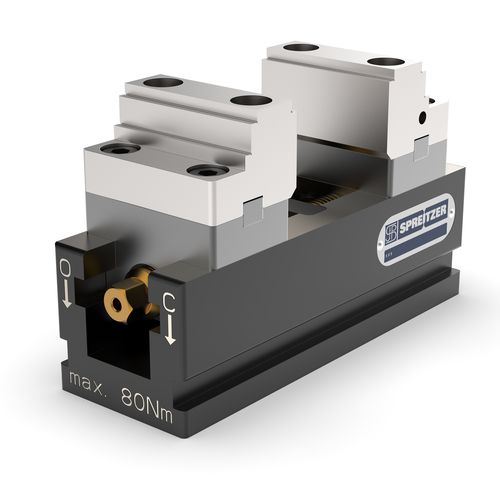

センタリング締め付け用バイス MZU

工作機械用5軸工作機械横型

MZUシリーズのメカニカルセルフセンタリングバイスは、多軸マシニングセンタおよび自動化生産システム向けの高柔軟性クランプシステムです。豊富なジョープログラムと追加式リバーシブルジョーにより、さまざまなクランプ用途やワーク形状に対応します。
3段の高精度研削クランプ面を備えたステップ式リバーシブルジョーにより、特に短い切削工具を使用する複雑な5軸加工において、最大限のワークアクセス性を実現します。可変ステップ形状により、全クランプ範囲をカバーできます。

特長
• 多軸加工向けメカニカルセルフセンタリングバイス
• 豊富なジョープログラムによる高い柔軟性
• 追加式リバーシブルジョーによる広いクランプ範囲
• 5軸および多面加工で優れたアクセス性
• 3段研削クランプ面付きステップ式リバーシブルジョー
• 内径・外径クランプ対応
• 多用途クランプにおける高い工程安定性
• 高精度研削仕上げ機能面
• 焼入れスピンドル
• 精密研磨ベースジョー
• 表面硬化仕様

材質
• 焼入れ焼戻し工具鋼

精度
• センタリング精度±0.015 mm
• 繰返し精度0.01 mm
• ペアリング精度0.02 mm

用途
• 多軸マシニングセンタ
• 5軸加工
• 多面加工
• 自動化システム
• 単品加工
• 小ロット生産
• 内径・外径クランプ

付属品
• MZUセルフセンタリングバイス ×1
• 硬化ステップ式リバーシブルジョー ×1組
• 取扱説明書

注意
固定ストップに対してワークをクランプするメカニカルコンパクトバイス。

型式一覧
• MZU 80-36
• MZU 120-36
• MZU 120-60
• MZU 150-80
• MZU 150-125
• MZU 170-60
• MZU 190-100
• MZU 220-60
• MZU 220-80
• MZU 220-125
• MZU 240-125
• MZU 280-100
• MZU 320-125
• MZU 360-125
• MZU 360-125-2
• MZU 500-125
• MZU 500-125-2
