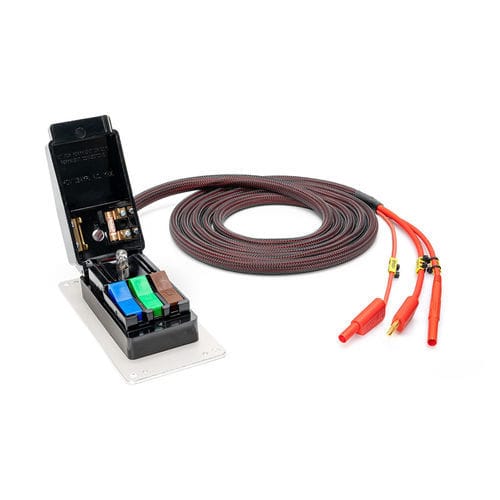

接続用ジャンクションボックス A9/6600-s

高電圧

説明
A9/6600-s接続ボックスは、保護接地（保護等級I）が必要な被試験体（DUT）向けのコンパクトな接続インターフェースです。DUTの電源接続は3つの手動端子で行い、直接かつ個別の配線を必要とするカスタム試験構成に対応するよう設計されています。外形寸法は60 x 50 x 130 mm（W x H x D）で、モバイルおよび据え置きの試験環境の両方に適しています。

特長

• 保護接地接続がある被試験体向け（保護等級I）
• 被試験体の電源接続：3つの手動端子
• 寸法：60 x 50 x 130 mm（W x H x D）
• 接続：4 mmラボ用プラグ（バナナプラグ）、高電圧コネクタ ST 14
• 接続ケーブル長：1.5 m

用途と利点
A9/6600-sは特殊な試験構成における直接で精密な配線を可能にし、ST 14コネクタにより高電圧条件での試験にも対応します。コンパクトな筐体は試験台や携帯セットへの組み込みを容易にし、4 mmプラグは標準的なラボ接続を提供します。

技術仕様

• 型番：A9/6600-s
• ブランド：SPSelectronic
• 保護：保護接地接続（保護等級I）
• 電源接続：DUT用3つの手動端子
• プラグ/コネクタ：4 mmラボ用プラグ；高電圧コネクタ ST 14
• 接続ケーブル：1.5 m
• 寸法（W x H x D）：60 x 50 x 130 mm
• 用途：モバイル・据え置きの試験構成；カスタム配線用途
• 互換性 / バリエーション：例）KT 6680U および S 6600U（A9/6600-sバリアント）
• 製品番号（SKU）：A9/6600-s
