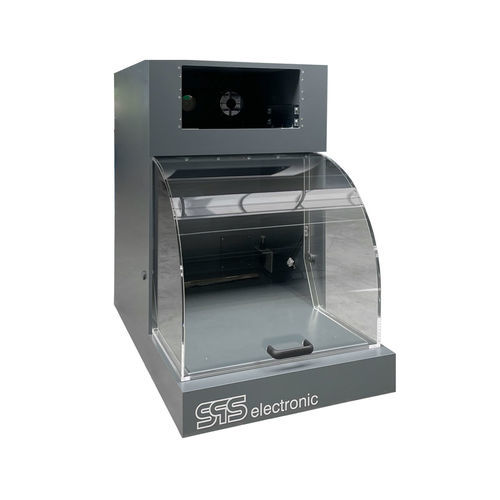

卓上エンクロージャ HB 5000A

長方形アクリルガラス製テスト用

概要
DUT用エンクロージャーは、EN 50191に準拠した誤接触防止が必要な試験ステーションに適しています。エンクロージャーは危険な電圧が存在する間、試験対象への接触を防ぎ、開放時に危険電圧を強制的に遮断します。可倒式アクリルフードを備えた超ワイドタイプは、大型の試験体および中量ロットに適しています。

主な特徴

• 最大試験体寸法：580 x 350 x 700 mm（WxHxD）
• ダンパー付可倒式アクリルフード
• PVC筐体（色：RAL 7011）
• 19'' / 5 HU の機器用コンパートメント内蔵
• EN 50191に準拠したCE設計

設計と材料

• PVC筐体（RAL 7011）に19'' / 5 HUの機器コンパートメントを装備
• ダンパー付可倒式アクリルガラスフード

安全性と納品範囲

• OEM版は安全エンドスイッチを内蔵（安全ロジックは標準で含まれません）
• オプション：ソレノイドロック ZH 61 / ZH 66
• 開放時に危険電圧を自動的に遮断（EN 50191準拠）

オプションと接続バリエーション

• フード内接続：10口バナナソケットの基本アダプタ（BA 18）や、国別規格の1口＋バナナ6口の組合せ（BA 00）など
• 選択可能なコンセントタイプ：EU Type E、US、I、CH、UK、AUS（コンフィギュレータで選択）
• 特定の試験機器向け接続セット／遮断リレーの選択肢（例：HA 6680U、KT 6680U/KT 6780H、HA 188X/ST 6600、S 1802M、ST 4000、KT 1886/KT 1880）
• 保証延長オプションあり（例：24か月まで延長）

使用上の注意
大型の試験対象および中量ロット向けに設計されており、高電圧試験時のオペレータ保護を確保します。OEM版は安全エンドスイッチを提供しますが、必要な安全ロジックや追加のインターロックは別途選択または外部提供してください。

技術仕様

• 型式：HB 5000A（OEM版）
• 最大試験体寸法（WxHxD）：580 x 350 x 700 mm
• 外形寸法（WxHxD）：680 x 1,050 x 1,100 mm
• 筐体材質：PVC（RAL 7011）
• カバ—材質：ダンパー付可倒式アクリルガラス
• 機器コンパートメント：19'' / 5 HU
• 安全機能：OEM版は安全エンドスイッチを内蔵、標準では安全ロジックは含まれません
• オプションのインターロック：ZH 61 / ZH 66
• CE適合：EN 50191に準拠
• 典型的な接続オプション：BA 18、BA 00、コンフィギュレータ経由で各国のコンセントタイプ
• メーカー / ブランド：SPS electronic
