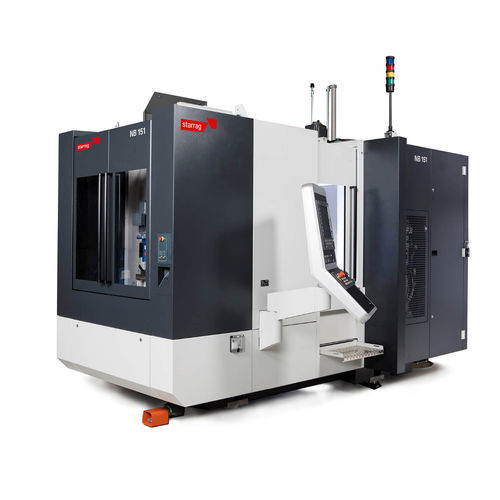

5軸マシニングセンタ NB 151縦型HSK A-63HSK-80-A
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK A-63, HSK-80-A
- ツールステーション数
- 16ツール
- 応用
- タービンブレードの機械加工用
- X軸移動距離
650 mm
(25.59 in)- Y軸移動距離
650 mm
(25.59 in)- Z軸移動距離
600 mm
(23.62 in)- 回転速度
18,000 rpm
(113,097 rad.min-1)- 出力
28 kW
(38.07 hp)- X軸の移動速度
62,000 mm/min
(40.68 in/s)- Y軸の移動速度
62,000 mm/min
(40.68 in/s)- Z軸の移動速度
62,000 mm/min
(40.68 in/s)- 最大ツール重量
10 kg
(22 lb)- 位置決め精度
0.002 mm, 0.006 mm
(0.00008 in, 0.00024 in)- ツール交換時間
4.5 s
- 総重量
13,000 kg
(28,660.09 lb)- 全長
5,200 mm
(204.7 in)- 全幅
3,100 mm
(122 in)- 全高
3,110 mm
(122.4 in)
詳細
最短のサイクルタイムとスクラップ率ゼロの生産がスターラグNB151の特徴です。NB 151は大成功を収めたStarrag LXシリーズをベースにしています。
部品単価の低減
効率的なブリスク荒加工と仕上げ加工のための専用キネマティックコンセプト。
信頼性の高い生産...
熱ドリフトや遠心力によるスピンドルの膨張は、常に直接測定して補正することができます。
効率的な加工戦略...
NB151は、ブリスク、インペラ、ディフューザ、ノズルガイドベーンなど、あらゆるマルチブレード部品に優れたアクセス性を提供します。
ブリスク
チタン製ブリスク、ニッケル基超合金製ブリスク、定置式ガスタービン用ブレード鋼製ブリスクがNB151開発のきっかけとなりました。薄く不安定な翼形がもたらす課題は、スターラグが提供する新しい生産的な製造アプローチによって容易に解決されます。
スタルラグは必要なすべての製造工程にベンチマークを提供します：ソリッドから加工されたブリスクの効率的な荒加工、摩擦溶接されたブリスクの適応加工、点接触の翼の高い動的仕上げ。最短のサイクルタイムとスクラップ率ゼロの生産がスターラグNB151の特徴です。NB 151は大成功を収めたStarrag LXシリーズをベースにしています。
ニッケルブリスクの最速生産ソリューション
Rª < 0.6μmの信頼できる精度と汚れのない表面
使用技術
スタラグ加工サイクル
スタラグ工具ソリューション
統合された旋削機能
---
