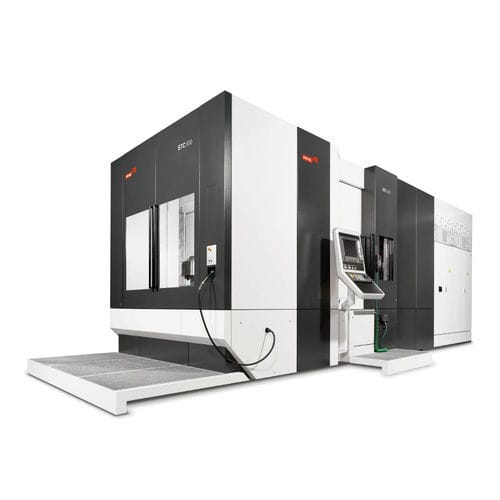

5-6軸マシニングセンタ STC series 縦型ロータリーテーブルHSK-100-A
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5-6軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- スピンドル
- HSK-100-A, SK50, HSK-80-A
- 応用
- 激しい使用に耐える, 宇宙産業用, チタン用
- その他の特徴
- 高性能
- X軸移動距離
最大: 3,400 mm
(133.86 in)最少: 1,450 mm
(57.09 in)- Y軸移動距離
最大: 2,000 mm
(78.74 in)最少: 1,200 mm
(47.24 in)- Z軸移動距離
最大: 2,880 mm
(113.39 in)最少: 1,300 mm
(51.18 in)- 回転速度
5,600 rpm, 6,000 rpm, 30,000 rpm
(35,186 rad.min-1, 37,699 rad.min-1, 188,496 rad.min-1)- 出力
37 kW, 80 kW, 120 kW
(50.31 hp, 108.77 hp, 163.15 hp)- X軸の移動速度
40,000 mm/min, 45,000 mm/min, 60,000 mm/min
(26.25 in/s, 29.53 in/s, 39.37 in/s)- Y軸の移動速度
40,000 mm/min, 45,000 mm/min, 60,000 mm/min
(26.25 in/s, 29.53 in/s, 39.37 in/s)- Z軸の移動速度
40,000 mm/min, 45,000 mm/min, 60,000 mm/min
(26.25 in/s, 29.53 in/s, 39.37 in/s)- 最大テーブル積載量
最大: 12,000 kg
(26,455 lb)最少: 2,000 kg
(4,409 lb)- 総重量
最大: 67 t
(73.85 us ton)最少: 31 t
(34.17 us ton)- 全長
最大: 14,900 mm
(586.6 in)最少: 8,930 mm
(351.6 in)- 全幅
5,410 mm, 7,800 mm, 8,300 mm, 10,200 mm, 10,290 mm
(213 in, 307.1 in, 326.8 in, 401.6 in, 405.1 in)- 全高
4,520 mm, 4,550 mm, 5,450 mm
(178 in, 179.1 in, 214.6 in)
詳細
STCシリーズは、サイクルタイムの長い最も要求の厳しい構造部品、マルチブレード、ケーシングの加工において、比類のない経済性を提供するように設計されており、お客様に実用的なオプションの数々を提供します。
これらのマシニングセンタは、優れた静的特性と動的特性、および回転可能なヘッドを備えており、航空宇宙産業や発電産業向けのチタンやインコネル部品の重切屑除去のベンチマークとなっています。
スピンドル
スターラグでは、スピンドルの総合的なノウハウを提供し、長年にわたり2000台以上のスピンドルを市場に送り出してきました。
最大120 kWのスターラグモータースピンドルと最大53 kWのスターラグギアスピンドルにより、最高のMRR（材料除去率）を実現し、比類のない生産性をお客様に提供します。
難削材加工に対応するために、スターラグスピンドルは以下の方法で高い材料除去率を実現します。
短く頑丈なスピンドルシャフトによる優れた剛性
コンパクトな構造による優れた衝突輪郭は、より短い工具長を意味します。
硬質金属加工用に調整された優れたトルク特性
自動工具交換機能付きアングルヘッド
ケーシングやギアボックスなど多くの用途で、内面加工にはアングルヘッドが必要です。スターラグはこのような用途に最適なソリューションを提供します。
機械はアングルヘッドを装備することができます。アングルヘッドをツールマガジンからスピンドルに全自動で装填できるだけでなく、ツールをアングルヘッドに自動交換することもできます。つまり、1つのアングルヘッドで様々な切削工具を使用することができ、柔軟性のベンチマークとなります。
---
