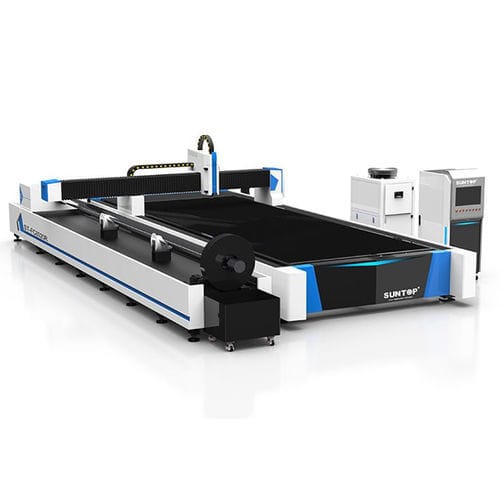

レーザー切断機 ST-FC3015R

ファイバーレーザー金属用板金用

新しい管板レーザー加工ラインは、完全自動生産を実現するだけでなく、切断の限界を打ち破り、管と板の一体切断を可能にすることで、お客様のコストを大幅に削減し、丸管、角管、定形管などのプロファイルの高速かつ高品質な切断や、異なる板厚の板の切断を可能にします。管材と板材の2方向切断を必要とするユーザーに最適です：ST-FC3015R/ST-FC6015R/ST-FC6020R/ST-FC4020R※レーザー出力：1000W-20KW※作業領域：1500*3000/6000*1500/6000*2000/4000*2000mm主な機能：主管の異なる方向と直径の複数の円筒形コヒーレントボアを切断することができ、偏心および非偏心に主管の軸と分岐管の軸の垂直交差の条件を満たすことができます。丸管端部の斜め切り落とし切断が可能。丸管端部の溶接エルボ切断が可能。両端斜め切り落とし部の「エビ継ぎ」切断が可能。リングメインと交差する枝管端部の切断が可能。角度可変の開先面切断が可能。丸管端部の角穴、腰穴切断が可能。鋼管端部の切り落としが可能。角管端部の各種形状加工が可能。特長：CYP管切断ソフトにより、3D図面ソフトから2D図面ソフトへの図面直接取り込みが可能。図面は、追加の利便性と即時性のためにコンピュータ上で直接表示することができます。高性能、安定した性能と100,000時間以上の寿命を持つ輸入された元のパッケージファイバーレーザー。電気自動センタリングチャック、手動調整の必要性、直径20〜150ミリメートルから任意の材料のための中心を調整する必要はありません。マシンは、フロントとリアの両方のチャックとドリルのサーボモータ駆動システムを採用し、ジッタなしで切断、高精度、良好なsynchronization.Oneマシンは、板金だけでなく、異なる種類の金属パイプのための2つの切断機能を持っています。50％以上のスペースを節約することができ、効果的にエンドユーザーの生産性を向上させることができます。波状の金属シートを校正し、自動的に追従するための自動追従システム：Raycus、MAX、IPGおよび他のブランドの光ファイバーレーザーが使用され、良好なスポット品質、安定した出力電力と10万時間の長寿命で、幅広い出力options.Automaticallyレーザーヘッドを調整します：フォーカススケールを柔軟に調整することができ、手動でフォーカス調整することなく、操作が便利です。垂直高さ、オートフォーカスを制御し、迅速に厚板の高速穿孔を完了し、自動的に異なる厚さの材料を切断する：工作機械：ベッドは一体溶接構造を採用し、内部応力を除去するためにアニールした後、粗加工を行い、二次振動老化処理後に仕上げ、工作機械の安定性を大幅に向上させる。ベッドのメインビームの上側は複合装甲で舗装され、ハイパワーレーザー切断時に発生する高温がマシンフレームの全体構造に与える影響を効果的に改善することができます。ベッドの下に排煙口があり、煙は排煙パイプを通して自動的に燻され、切断工程を行うことができます。発生した煙と粉塵は屋外に排出しやすく、作業環境を改善します。作業エリア全体は完全密閉カバーを採用し、安全保護は合理的です。鋳造アルミクロスビーム：アルミ鋳造横梁：アルミ鋳造横梁は、人工時効処理と固溶体処理によって精製され、横梁に優れた完全性と剛性、優れた靭性を与えます。軽量、耐腐食性、耐酸化性、低密度、あらゆる種類のグラフィックの高速切断が可能：高剛性、スムーズランニング、低ノイズ、スムーズランニング、衝撃と振動mitigation.Automatic潤滑システム：機械の自動化を加速し、駆動機構の寿命を延ばす。独立した警告システムを搭載し、早期警告機能を提供する：プロの使用は、様々なグラフィックやテキストを自由に設計することができ、カッティングパスの編集や変更を容易にします。科学的な人間機械インターフェイス、適用範囲が広い処理、簡単な操作および高い efficiency.Advantages: 速い切断の速度、良質、小さい切断のスリット、小さい変形、滑らかで、平らで美しい切断の表面、フォローアップ treatment.Large の管切断装置との働き幅は、平らな版、また円形の管、より多くの適用の可能性を切ることができましたり大量生産、高性能、安定性が高い performance.High の精密部品の処理およびさまざまで良い技術の切断のためにより適した開始プロセスを、除去できます。完全な数値制御システムおよび専門の補助制御ソフトウエアは仕事を適用範囲が広く、高性能、簡単でおよび便利な機械operation.Theレーザー装置に焦点距離の自動追跡の調節システムが取付けられている作る容易に歪み、変形した材料の切断を完了できる。 全レーザー切断機はサーボモーターを採用し、管の切断でより顕著なその利点は、切断プロセスである絶妙、精密およびaccurate.Application材料高く、安定した、より長いlife.Inを作る精密ガイド・レール：ステンレス鋼、炭素鋼、マンガン鋼鉄、電流を通されたシート、さまざまな合金の版、希少金属および他のmaterials.Application工業の速い切断のために適したいろいろな金属の版および管を、主に切る：板金加工、丸パイプと角パイプ、広告看板の生産、高電圧と低電圧の電気キャビネットの生産、機械部品台所用品、自動車、機械、金属製品、鋸刃、電気部品、光学産業、バネ、ボード、ケトル、医療用マイクロエレクトロニクス、ハードウェア、ナイフ測定ツールおよび他の金属加工産業。パラメータ：モデルST-FC3015R/ST-FC6015R/ST-FC6020R/ST-FC4020Rレーザー出力1000W-20KWテーブル最大切断サイズ1500 * 3000ミリメートル（6000 * 1500ミリメートル、6000 * 2000ミリメートル、4000 * 2000ミリメートル）レーザー波長1064nm繰り返し位置決め精度±0.02mm最高速度120m/min伝動方式ダブルラック・ピニオン・サーボドライブ管切断能力（標準）角管：20～150mm（カスタマイズ可能）丸管：20～220mm（カスタマイズ可能）管長さ3mまたは6mチャックタイプ手動式または空圧式セルフセンタリングチャック最大加速度1.5GP消費電力6KW（レーザー出力1KWに基づく）電源三相380V/50Hzまたは60Hz機械重量7250Kg全体サイズ5050*2480*1830mm（L*W*H）技術仕様：製品モデル：ST-FC3015R/ST-FC6015R/ST-FC6020R/ST-FC4020RLレーザーパワー：1000W-20KW作業領域：1500*3000/6000*1500/6000*2000/4000*2000mmレーザー波長：1064nm繰り返し位置決め精度：±0.02mm最高速度：120メートル/分伝送システム：ダブルラック＆ピニオンとサーボドライブチューブ切断能力：正方形の管: 20-150mm （カスタマイズ可能）、円形の管: 20-220mm （カスタマイズ可能）管の長さ: 3 メートルか 6 メートル チャックのタイプ：手動または空圧式セルフセンタリング最大加速度：5G 1.5Gの消費電力：6KW（レーザー出力1KWに基づく）電源：三相 380V/50Hz か 60HzMachine の重量: 7250KgOverall のサイズ: 5050*2480*1830mm （L*W*H）
