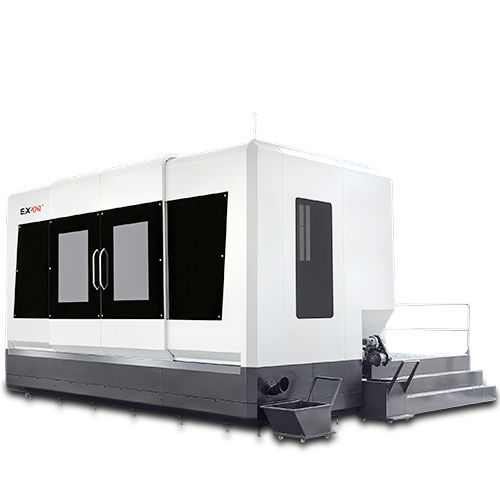

SXKH MADシリーズは、角度能力と回転テーブルを備えた横フライス盤です。
主な利点は、大きなフライス加工、ドリル加工、タッピング加工、深穴加工が可能なマルチタスク能力を備えていることです。
広い角度能力と回転テーブルの組み合わせにより、通常のフライス加工では制約のある部分にも柔軟に対応できます。
モデルMAD-1512S
ガンドリル穴径 Φ4-Φ35mm
エジェクタ穴径 Φ18-Φ65mm
ガンドリル最大穴深さ 1000mm
エジェクタ最大深さ1000mm
Xの加工範囲(左から右へ) 1500mm
スライドテーブルYの加工範囲 1200mm
コラムZの加工範囲 800mm
スピンドルテーパ穴スピンドル BT50
主軸最高回転数 6000r/min
能率高速回転(X,Y,W,Z) 10m/min
作業テーブル最高速度 2r/min
ラム最高回転数 200°/min
動力:主軸モーター 15kw
X軸サーボモーター 30N.m
Y軸サーボモータ 40N.m
W軸サーボモータ 22N.m
Z軸サーボモータ 30N.m
A軸サーボモータ 22N.m
B軸サーボモータ 22N.m
総電力 45kw
冷却システム冷却液の圧力範囲 2-11/1-17Mpa
冷却液のフラックス 6-80L/40-165L/min
CNCインデックステーブル5 トン
測定:1000*1000mm
CNCシステム:FANUCOi-MF
---
