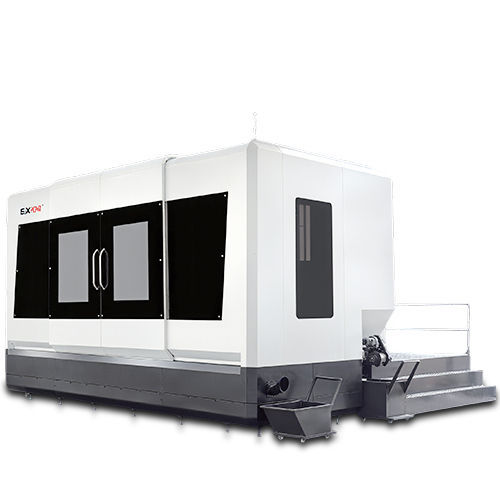

SXKH MADシリーズは、角度能力と回転テーブルを備えた横フライス盤です。
主な利点は、大きなフライス加工、ドリル加工、タッピング加工、深穴加工が可能なマルチタスク能力を備えていることです。
広い角度能力と回転テーブルの組み合わせにより、通常のフライス加工では制約のある部分にも柔軟に対応できます。
モデルMAD-2515S
ガンドリル穴径 Φ4-Φ35mm
エジェクタ穴径 Φ18-Φ65mm
ガンドリル最大穴深さ 1500+500mm
エジェクター最大深さ1000mm
Xの加工範囲(左から右へ)2500mm
スライドテーブルYの加工範囲 1500mm
コラムZの加工範囲 1000mm
スピンドルテーパ穴スピンドル BT50
主軸最高回転数 6000r/min
能率高速回転(X,Y,W,Z) 10m/min
作業テーブル最高速度 2r/min
ラム最高回転数 200°/min
動力:主軸モーター 15kw
X軸サーボモーター 40N.m
Y軸サーボモータ 40N.m
W軸サーボモータ 22N.m
Z軸サーボモータ 40N.m
A軸サーボモータ 22N.m
B軸サーボモータ 30N.w
総電力 50kw
冷却システム冷却液の圧力範囲 2-11/1-17Mpa
冷却液のフラックス 6-80L/40-165L/min
CNCインデックステーブル15 トン
測定: 2000*1600mm
機械重量: 38T
CNCシステム:FANUCOi-MF
---
