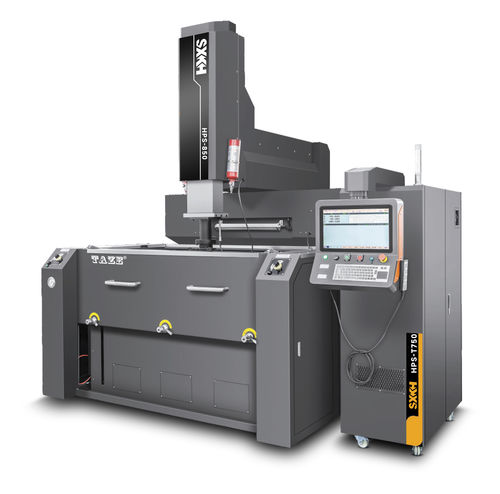

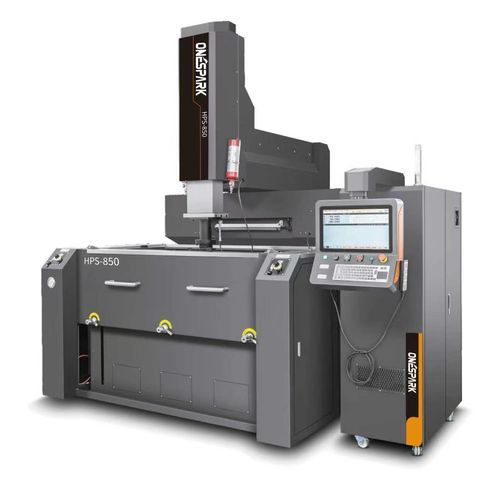

形彫放電加工装置 HPS-850

高精度高速フレキシブル

型式HPS-850
X/Y/Z軸加工ストローク800/500/400mm
加工タンク寸法縦×横×高1800×1100×570mm
テーブル寸法縦×横1150×600mm
電極先端からテーブルまでの距離500-900mm
最大電極積載重量180KG
最大テーブル積載重量3000KG
機械重量タンク含む4800KG
機械寸法縦×横×高2280×2600×2690mm
最小電極消耗率0.1%
最大加工電流75Aオプション100A
位置決め精度5μm
繰り返し位置決め精度2μm

機械特長
◆ ベースはボックス構造設計を採用し、超ワイドガイドスパンによりX軸とY軸が連続運転可能で、テーブル面との安定した平行度を実現し、大・小金型の高精度加工を可能にします。
◆ 機械ヘッドの角型BOX設計により、あらゆる方向からの外力に耐え、本来の位置決め精度を維持した精密加工が可能で、重量電極の加工精度に影響を与えません。
◆ 3軸とも日本製パナソニック絶対値サーボモーターを採用し、フルデジタル制御とエンコーダー搭載により、電極の動作を常にドライバーにフィードバックし、より正確なモーター制御を実現します。応答性が速く、回転慣性が小さく、安定運転、低騒音、無線干渉なし、振動現象なし、メンテナンス容易などの特徴があり、機械性能を効果的に向上させ、感度と制御性に優れています。
◆ X、Y、Z軸とも台湾製研削級ボールねじを採用。
◆ X軸とY軸は全密閉強化型スライドレール設計を採用し、X軸レール間隔がY軸ストロークより広く、X/Y軸全ストロークとテーブル間の平行度を保証します。
◆ 長期安定した液温管理と加工冷却システムの構成により、外部条件や加工状態の変化に影響されない加工を実現し、様々な加工条件と加工精度に対する機械の汎用適応性を最大限に高めます。
◆ 自動消火装置や加工液面センサーなどの充実した周辺設備により、安全な作業環境を提供します。
◆ ボディはFC30鋳鉄を使用し、高温焼きなましと自然時効処理を施しています。
