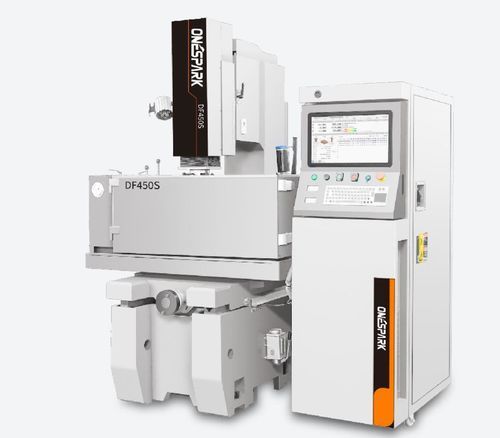

形彫放電加工装置 DF450S

高速精密フレキシブル

概要

• 伝統的な機体構造を保持し、ワークテーブルは手動駆動で治具の装着やワークの着脱を容易にします。
• Z軸は精密リニアスライドとボールねじサーボモーターで駆動され、再現性のある垂直位置決めを実現します。
• 二段式ヘッドストロークにより、高寸法ワークの加工や電極位置の柔軟な調整が可能です。
• オービタルヘッドオプションで表面仕上げを向上、ハイグロスミラー回路で低Raを実現します。

パラメータ（表）
項目 | 単位 | DF450S | DF540S | DF650S
X/Y/Z軸作業行程 | mm | 450*350*200 | 500*400*220 | 600*500*220
作業用オイルタンクサイズ（L×W×H） | mm | 1060*650*440 | 160*690*500 | 1320*800*500
テーブルサイズ（L×W） | mm | 700*400 | 800*450 | 900*500
ハイグロスミラー回路（最良の表面仕上げ） | Ra | 0.28 | 0.28 | 0.28
オービタルヘッドによる最良の表面仕上げ | Ra | 0.15 | 0.15 | 0.15
最大加工速度 | mm²/min | 450 | 450 | 450
最小電極損失 | % | 0.1 | 0.1 | 0.1
電極先端からテーブルまでの距離 | mm | 200-500 | 200-600 | 300-700
最大電極負荷容量 | Kg | 100 | 50 | 50
最大作業台負荷容量 | Kg | 900 | 000 | 000
機械重量（オイルタンク含む） | Kg | 1460 | 650 | 2000
機械寸法（L×W×H） | mm | 2900*1350*2150 | 3300*1600*2420 | 3500*2250*2480


特徴 / 技術仕様

• モデル: DF450S（DF540S、DF650Sあり）
• X/Y/Z軸作業行程: 450×350×200 mm
• 作業用オイルタンクサイズ: 1060×650×440 mm
• テーブルサイズ: 700×400 mm
• ハイグロスミラー仕上げ: Ra 0.28、オービタルヘッド使用時: Ra 0.15
• 最大加工速度: 450 mm²/min
• 最小電極損失: 0.1 %
• 電極先端からテーブルまでの距離: 200–500 mm
• 最大電極負荷容量: 100 kg
• 最大作業台負荷容量: 900 kg
• 機械重量（オイルタンク含む）: 1460 kg
• 機械寸法（L×W×H）: 2900×1350×2150 mm
