DCサーボドライブ SOMANET Integro 6

EtherCATイーサネットProfiNet

製品概要

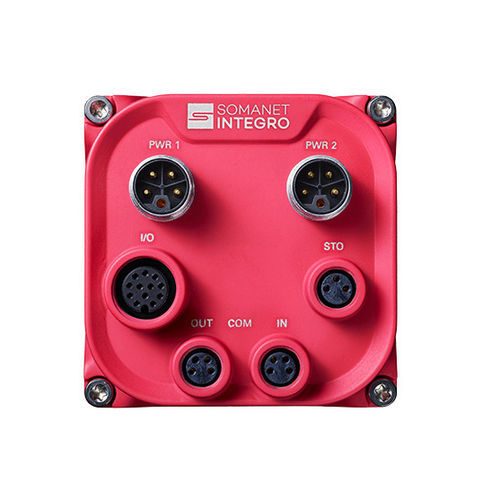

SOMANET Integro 6 サーボドライブ [IM60-048-060-ECMH-M2G3-STO-01]。ページに表示されている例の構成：出力：600 W；コネクタバリアント：メトリック2電源コネクタ；フィールドバス：EtherCAT；内蔵エンコーダ：18ビット、マルチターン：あり；入出力：24 V 出力 + 2x AI + 2x DIO + 1x DI + 1x 外部エンコーダ；安全：IO経由のSTO+SBC；機能セット：Full Performance Servo。

利用可能な構成オプション

• 出力：600 W または 300 W
• コネクタバリアント：メトリック2電源コネクタ；メトリック1電源コネクタ（要望時）；Y-Tec；I-Tec；オープンリード（要望時）
• フィールドバス：EtherCAT；EtherNet/IP；PROFINET；CAN（要望時）；汎用イーサネット
• 内蔵エンコーダ - 分解能：18ビット；14ビット（要望時）；12ビット（要望時）；内蔵エンコーダ無し（要望時）
• マルチターン：あり；無し（要望時）
• 入出力：IO：24 V 出力 + 2x AI + 2x DIO + 1x DI + 1x 外部エンコーダ；IO：24 V 出力 + 2x DI（要望時）；IO：無し（要望時）
• 安全オプション：IO経由のSTO+SBC；無し（要望時）
• 機能セット：Full Performance Servo；Full Performance Servo - Micro PLC 統合（要望時）；コマンド入力ダイナミクスが限定されたサーボ（要望時）

注意
本製品は複数の構成バリエーション（出力、コネクタ、フィールドバス、エンコーダ分解能、I/O、安全、機能セット）で提供されます。表示されている例の構成は、EtherCAT、内蔵18ビットエンコーダ（マルチターン）および充実したI/Oと安全オプションを備えた600 Wバリアントに対応します。

仕様 / 技術仕様

• 出力：600 W または 300 W
• コネクタバリアント：メトリック2電源コネクタ；メトリック1電源コネクタ（要望時）；Y-Tec；I-Tec；オープンリード（要望時）
• フィールドバス：EtherCAT；EtherNet/IP；PROFINET；CAN（要望時）；汎用イーサネット
• 内蔵エンコーダ - 分解能：18ビット；14ビット（要望時）；12ビット（要望時）；内蔵エンコーダ無し（要望時）
• マルチターン：あり（標準）または無し（要望時）
• 入出力：IO：24 V 出力 + 2x AI + 2x DIO + 1x DI + 1x 外部エンコーダ；IO：24 V 出力 + 2x DI（要望時）；IO：無し（要望時）
• 安全オプション：IO経由のSTO+SBC（標準）または無し（要望時）
• 機能セット：Full Performance Servo（標準）；Full Performance Servo - Micro PLC 統合（要望時）；コマンド入力ダイナミクスが限定されたサーボ（要望時）
• 製品テンプレート / 例の組み合わせ識別子（ページに表示）：IM60-048-060-ECMH-M2G3-STO-01
