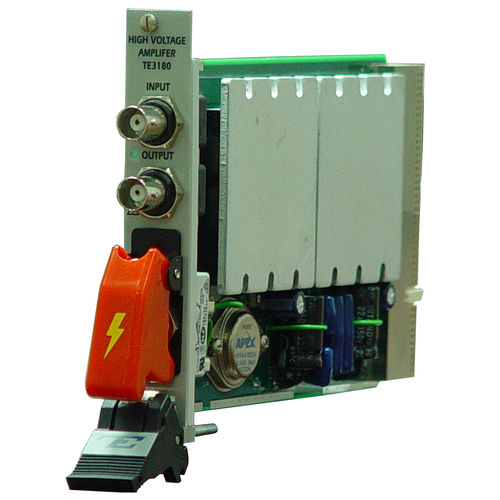

信号アンプ 3180

PXIカード電流出力幅広バンド式

モデル3180は、汎用・広帯域・高電圧アンプとして設計されていますが、特定の用途を念頭に置いています。最大50倍の選択可能な利得を備え、振幅は-90V～+90V、出力電流は150mAです。 最大300kHzの大信号帯域幅と最大1MHzの小信号帯域幅を備えた新型TE3180は、帯域幅や信号品質を損なうことなく、従来のPXIフォームファクタでは満たせなかった要件に対応する新たな可能性を提供します。 シングル幅PXIカード スルーレート：最大120V/µs 特長 一般的な課題の解決 PXI機器における一般的な課題として、電源レール電圧が低いために高電圧を生成できないことが挙げられます。例えば、波形発生器や類似の信号源デバイスは、12Vの電源レールから電力を供給されます。 その結果、50Ω負荷に対して10Vp-pを超える信号を生成することができません。モデル3180は、DC/DCコンバータを使用してレール電圧を上昇させることでこの問題を解決します。これにより、カスタム部品や独自の設計と相まって、0.1Ω負荷に対して入力信号を180Vp-pまで増幅することが可能になります。 安全性 モデル3180の設計において、安全性は極めて重要な要素として考慮されました。アンプ回路への高電圧経路は、フロントパネルの機械式スイッチによって遮断されており、安全ラッチにより、被試験装置（UUT）への意図しない高電力の印加が防止されます。 3180は、安全ラッチが解除され、高電圧スイッチがON位置に切り替えられた後にのみ、高電圧信号を出力します。
