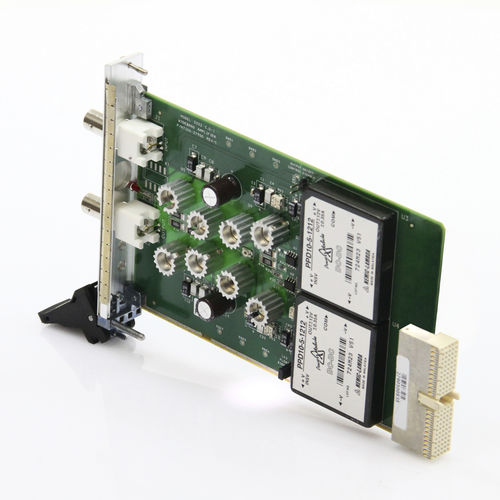

信号アンプ 3222

PXIカードラックマウント幅広バンド式

モデル3222は、信号増幅用に設計された3UシングルスロットのPXIベースのパワーアンプです。比類のない信号純度を誇るモデル3222は、DCから20 MHzを超える周波数帯域の信号を増幅します。 本製品のゲインは固定で10倍ですが、信号の純度や性能を損なうことなく、カスタムゲイン仕様のアンプもご用意しています。 シングル幅PXIカード 低歪み カスタマイズ可能な項目：ゲイン、入力インピーダンス、出力インピーダンス、出力極性、信号グランド 特長 一般的な課題の解決 PXI機器における一般的な課題として、電源レール電圧が低いために高電圧を生成できないことが挙げられます。例えば、波形発生器や類似の信号源デバイスは12Vレールから電力を供給されます。その結果、50Ω負荷に対して10Vp-pを超える信号を生成することができません。 モデル3222は、DC/DCコンバータを使用して電源レール電圧を上昇させることでこの問題を解決します。これにより、専用コンポーネントと独自の設計と相まって、高インピーダンス負荷に対して入力信号を40Vp-pまで、あるいは50Ω負荷に対して20Vp-pまで増幅することが可能になります。 他のデバイスへの定格電流をフルに供給可能 このパワーアンプは+5Vレールからのみ電流を消費するため、他の電源レールは他のデバイスに定格電流を全量供給することができます。 グランドレベル モデル3222には、筐体グランドから絶縁された入力および出力コネクタを装備することができ、これによりアンプを筐体グランドレベルから最大250Vdcまでフローティングさせることが可能です。 唯一の制限は、入力および出力の両方のグランドが同一のグランドレベルに接続されている必要があるという点です。この機能は、増幅素子がそのソースと同じグランドレベルに配置されなければならないアプリケーションにおいて、極めて重要です。
