電気キャビネット用加熱器

電動式オーダーメイドエンクロジャー

主な特長

• 瞬時かつ効率的な局所加熱
• 複数の直径と温度上昇基準を選択可能
• 超薄型で柔軟、組込みが容易
• 産業用途対応の認証バリエーション
• 標準リード長を備えたコンパクト設計

製品説明

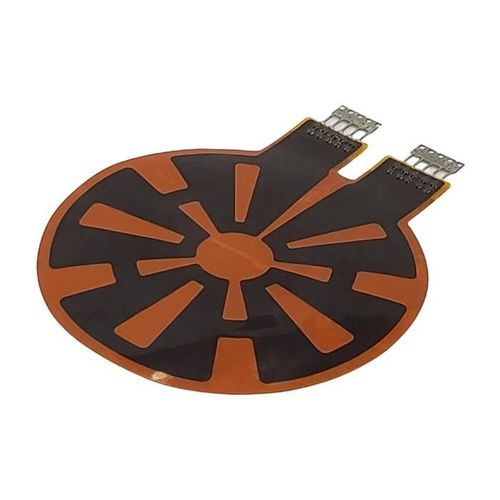

KLC Corporation は、産業・電子用途向けの標準シリーズとして多数の超薄型丸型フレキシブルヒーターを提供しています。これらの120V丸型ヒーターは複数の外径とΔT基準で提供され、AC／DC双方の電源に適合します。概念実証（PoC）には、まず仕様に最も近い標準品を選定してからカスタム設計を依頼することを推奨します。標準リード線長：200 mm（20 cm）、特に指定がない場合はこの長さです。

利用可能な標準丸型タイプ（例）

• 標準3V丸型フレキシブルヒーター（電池駆動）
• 標準5V丸型フレキシブルヒーター（USB給電）
• 標準12V丸型フレキシブルヒーター（AC/DC両用）
• 標準24V丸型フレキシブルヒーター（AC/DC両用）
• 標準110V丸型フレキシブルヒーター（AC/DC両用）
• 標準120V丸型フレキシブルヒーター（AC/DC両用）
• 標準220V/230V/240V丸型フレキシブルヒーター（AC/DC両用）
• その他の標準的な丸型フレキシブルヒーター

注意事項

• 「温度上昇」の値は参考値です。実際の温度上昇は周囲温度や使用条件により変動します。
• 電力密度（W/cm2）が0.8 W/cm2を超える場合は、クランプなどでの固定を推奨します。
• 標準丸型ヒーターでは外径（A）が内径（B）より大きくなるようにしてください。

標準フレキシブルヒーター — 丸型 120V — 表（ヘッダー＋最初の20行）
アイテム | モデルID | 外径 (mm) | 内径 (mm) | 温度上昇基準 (℃) | ワット密度 (W/cm2) | ワット数 (W) | 抵抗 (Ω) | 電流 (A)
1 | TSC010d000CR70500 | 10 | 0 | 30 | 0.25 | 0.2 | 70500 | 0.002
2 | TSC010d000CR33400 | 10 | 0 | 60 | 0.55 | 0.43 | 33400 | 0.004
3 | TSC010d000CR21000 | 10 | 0 | 90 | 0.88 | 0.69 | 21000 | 0.006
4 | TSC010d000CR15800 | 10 | 0 | 120 | 1.16 | 0.91 | 15800 | 0.008
5 | TSC010d000CR11900 | 10 | 0 | 150 | 1.54 | 1.21 | 11900 | 0.01
6 | TSC010d000CR9410 | 10 | 0 | 180 | 1.95 | 1.53 | 9410 | 0.013
7 | TSC010d000CR7470 | 10 | 0 | 210 | 2.46 | 1.93 | 7470 | 0.016
8 | TSC010d005CR44600 | 10 | 5 | 60 | 0.54 | 0.32 | 44600 | 0.003
9 | TSC010d005CR28000 | 10 | 5 | 90 | 0.87 | 0.51 | 28000 | 0.004
10 | TSC010d005CR21000 | 10 | 5 | 120 | 1.17 | 0.69 | 21000 | 0.006
11 | TSC010d005CR15800 | 10 | 5 | 150 | 1.54 | 0.91 | 15800 | 0.008
12 | TSC010d005CR12600 | 10 | 5 | 180 | 1.94 | 1.14 | 12600 | 0.01
13 | TSC010d005CR10000 | 10 | 5 | 210 | 2.44 | 1.44 | 10000 | 0.012
14 | TSC013d000CR47200 | 13 | 0 | 30 | 0.23 | 0.31 | 47200 | 0.003
15 | TSC013d000CR23500 | 13 | 0 | 60 | 0.46 | 0.61 | 23500 | 0.005
16 | TSC013d000CR14100 | 13 | 0 | 90 | 0.77 | 1.02 | 14100 | 0.009
17 | TSC013d000CR10600 | 13 | 0 | 120 | 1.02 | 1.36 | 10600 | 0.011
18 | TSC013d000CR7910 | 13 | 0 | 150 | 1.37 | 1.82 | 7910 | 0.015
19 | TSC013d000CR6290 | 13 | 0 | 180 | 1.73 | 2.29 | 6290 | 0.019
20 | TSC013d000CR5300 | 13 | 0 | 210 | 2.05 | 2.72 | 5300 | 0.023


特長 / 技術仕様（要点）

• ブランド: KLC Corporation (KLC)
• 製品群: 超薄型丸型フレキシブルヒーター（標準シリーズ）
• 標準素材厚: 約0.09〜0.22 mm
• 最小曲げ半径: ≥ 0.5 mm
• 使用可能温度参照: 最大約250 ℃までの性能が記載
• 特許: 台湾・中国本土・米国での発明特許を示す
• 適合/認証: REACH、RoHS；多くの標準品が cUL / UL および CE を取得（cUL ファイル E315621、CE/IEC 参照あり）
• 標準リード線長: 200 mm（20 cm）（要望によりカスタム可能）
• 推奨取り付け: ワット密度 > 0.8 W/cm2 の場合はクランプ等での固定を推奨
• 表の列: モデルID、外径(mm)、内径(mm)、温度上昇(℃)、ワット密度(W/cm2)、ワット数(W)、抵抗(Ω)、電流(A)
