電動式加熱器 ClearView™

温度プローブ付きコンパクト

概要

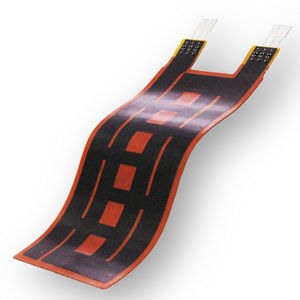

KLCのClearView™超薄型フレキシブルヒータープラットフォームは、ポリイミド(PI)のPTCヒーターで、レンズの曇り防止、迅速な除氷/融氷、ADASカメラ・LiDAR等の光学系の視認性維持を目的に設計されています。厚さ0.22 mm ±0.05 mmのフレキシブルヒーターで、統合温度センサやEMI/RFI遮蔽のオプションを備え、光学干渉を生じさせない均一な熱分布を厳しい環境下で提供します。

主な特長

• 超薄型プロファイル：接着剤除く0.22 mmで光学歪みのない実装が可能。
• 広い動作温度範囲と熱衝撃耐性の確認。
• 車載品質対応の製造準備 (IATF 16949) と高い耐久性（>1,000,000 ON/OFFサイクル）。
• オプションのNTC/サーミスタによる閉ループ温度制御対応。
• 近接するレーダーやLiDARを保護するEMI/RFI遮蔽による干渉ゼロ設計。
• 応答性が高く、稼働温度到達まで約15秒を目安に最適化された出力分布。
• 動作電圧のカスタマイズ：1.5 V～600 V AC/DC（カスタム電圧対応可）。

用途

• ADASカメラレンズおよび自動運転光学システム
• LiDARセンサの防氷・除氷
• UAV/ドローンの航法カメラおよび高高度撮影
• 屋外CCTV/監視カメラの全天候視認性確保
• 精密光学・組込みセンサの局所加熱

仕様

• Brand: KLC (KLC Corporation)
• Model / Series: ClearView™
• 材料：自動車グレード ポリイミド（PI）、Kapton相当
• 厚さ：0.22 mm ±0.05 mm（接着剤除く）
• 動作電圧：1.5 V～600 V AC/DC（カスタマイズ可）
• 動作温度範囲：-60°C～+200°C（短時間ピーク 220°C）
• 最大ワット密度：最大 1.5 W/cm²（連続、空冷）
• 熱均一性：高精度エッチングフォイルで画像歪みを最小化
• 耐久性：>1,000,000 ON/OFFサイクル
• 統合保護：オプションのNTC/サーミスタによる閉ループ制御対応
• 標準接着剤：3M 467MP PSA（>150°C用途はシリコーン接着剤オプション）
• 認証：UL E315621 (cUL)、CE、IATF 16949、ISO 9001；RoHS 3.0、REACH準拠

出力密度 vs. 温度上昇 (ΔT)
出力密度：最大 1.5 W/cm²（高速加熱カスタマイズ可能）。代表的なΔT値：

• +20°C — Ø13 mm: 0.1422 — Ø25 mm: 0.0927 — Ø50 mm: 0.0806
• +60°C — Ø13 mm: 0.4623 — Ø25 mm: 0.2908 — Ø50 mm: 0.2500
• +80°C — Ø13 mm: 0.6380 — Ø25 mm: 0.4046 — Ø50 mm: 0.3482

設置および取扱い注意

• 推奨接着方法：3M 467MP PSA を使用し、気泡のない全面接着で局所過熱や光学経路歪みを防止してください。
• 高出力/低抵抗（<10 Ω）のヒーターは無負荷で通電しないでください；放熱板等と密着させるか機械的クランプを使用してください。
• 防振取り付け：金属板でサンドイッチ固定；自己で穴あけしないでください — 走行パターンを切断しないために事前設計済みの取り付け穴を依頼してください。
• 高温（>160°C）や真空/宇宙用途では FEP ラミネートや機械的クランプを使用してください；標準 PSA 接着剤は連続した極端温度や低温環境に適合しません。

FAQ ハイライト

• 推奨レンズ温度差：自動車用カメラでは周囲温度より約 10°C–15°C 高く維持すると曇りを防げます。
• 立ち上がり速度を上げるには：安全範囲内で出力密度を上げる（最大 1.5 W/cm²）、断熱や高導電率マウントで熱損失を減らす、または電圧を調整（P ∝ V²）して安全基準を順守してください。
• フレキシブルヒーター vs. エンクロージャファンヒーター：局所的でスペース制約のある精密加熱にはフレキシブルヒーターが適し、筐体全体を加熱する場合はファンヒーターが有利です。
