電動式ジャケットヒーター

オーダーメイドバッテリー式

概要

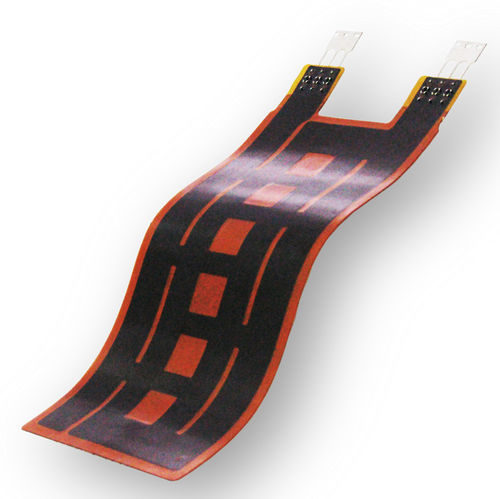

ポリイミド（Kaptonタイプ）製の極薄フレキシブルフィルムヒーター。産業、医療、航空宇宙用途における精密な熱管理向けに設計されています。主な特性：極薄（0.22–0.26 mm）、均一な発熱、迅速な熱応答、狭小スペースへ組み込みやすいコンパクト形状。

規格と対応力
迅速な概念実証（POC）試験や量産対応のための豊富な標準矩形仕様ライブラリを保有。OEM/ODMのカスタム対応が可能。CSA、UL、CE認証対応の構成も多数提供しています。

標準矩形フレキシブルヒーター（例）

• 標準 3V 矩形フレキシブルヒーター（バッテリー駆動 — AC/DC併用）
• 標準 5V 矩形フレキシブルヒーター（USB駆動 — AC/DC併用）
• 標準 12V 矩形フレキシブルヒーター（AC/DC併用）
• 標準 24V 矩形フレキシブルヒーター（AC/DC併用）
• 標準 110V 矩形フレキシブルヒーター（AC/DC併用）
• 標準 120V 矩形フレキシブルヒーター（AC/DC併用）
• 標準 220V 矩形フレキシブルヒーター（AC/DC併用）
• 標準 230V 矩形フレキシブルヒーター（AC/DC併用）
• 標準 240V 矩形フレキシブルヒーター（AC/DC併用）
• その他の標準矩形ヒーターオプション

選定ガイド
必要な長さ、幅、温度上昇、電圧、推定数量、推奨取り付け方法および使用環境を指定してください。標準リード線長さ：200 mm（20 cm）。別長が必要な場合は明記してください。粘着裏打ちやカスタムパターンが必要な場合もご指示ください。

注意

• 「温度上昇」値は参考値です。実際の上昇は周囲温度、熱インターフェースおよび用途により変動します。
• 表面密度が0.8 W/cm2を超える場合はクランプ取り付けを推奨します。
• 円形バリエーションでは、用途の形状に応じて長さ（B）が幅（A）より大きくなるよう確認してください。

基本製品表
材質：ポリイミド（PI）
形状：矩形
長さ（対応）：10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 mm
幅（対応）：10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 mm
温度上昇（参考）：30, 60, 90, 150, 180, 210 °C
電圧（例）：3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC

選定例
形状：矩形
電圧：5 VAC/DC
長さ：100 mm
幅：125 mm
数量：1,000 点
用途：屋外ATM
温度上昇：30 °C
その他要求：粘着裏打ち必要

その他関連データ
出力範囲：1.16 W ~ 738 W
抵抗範囲：2.11 Ω ~ 629,000 Ω
最大電力密度（粘着あり / 粘着なし）：0.8 W/cm2 / 2.36 W/cm2
厚さ（粘着あり / 粘着なし）：0.26 mm / 0.22 mm
重量（粘着あり / 粘着なし）：0.05 g/cm2 / 0.04 g/cm2

技術仕様

• 材質：ポリイミド（PI）
• 形状：矩形 極薄フレキシブルフィルムヒーター（Kaptonタイプ）
• 対応長さ：10–300 mm（標準刻みを記載）
• 対応幅：10–300 mm（標準刻みを記載）
• 温度上昇（参考）オプション：30, 60, 90, 150, 180, 210 °C
• 電圧オプション（一般）：3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC
• 出力範囲：1.16 W ～ 738 W
• 抵抗範囲：2.11 Ω ～ 629,000 Ω
• 最大電力密度：0.8 W/cm2（粘着あり）、2.36 W/cm2（粘着なし）
• 厚さ：0.26 mm（粘着あり）、0.22 mm（粘着なし）
• 重量：0.05 g/cm2（粘着あり）、0.04 g/cm2（粘着なし）
• リード線標準長：200 mm（20 cm）、要望によりカスタマイズ可能
• 代表的な用途：医療機器、航空宇宙、産業用電子機器、屋外機器（例：ATM）
