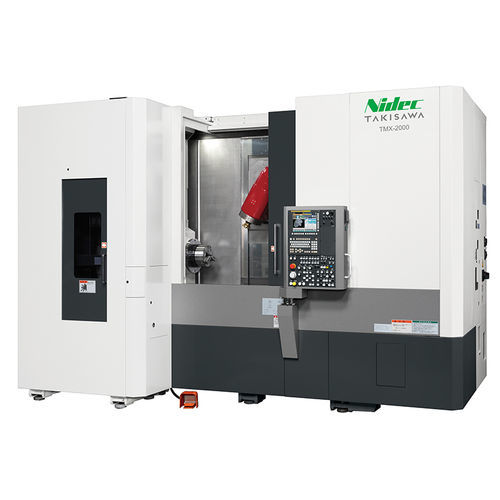

CNCフライス加工センター TMX-2000

5軸学習高精度

概要

TMX-2000は、大きな軸移動量を持ち、ワンチャッキングで大形・複雑なワークの複合加工を可能にする旋盤・フライス複合加工機です。C軸固定と工具主軸（B軸）のインデックス機能により、ミーリング、端面加工、旋削をチャック交換なしで実行できます。

主な特徴

• 大きな軸移動量：X 640 mm / Y 230 mm / Z 690 mmにより、C軸固定でワンチャッキングのミーリングや端面加工が可能。
• 工具主軸のインデックス（B軸）：加工可能範囲を拡大し、1°刻みで±130°の高精度インデックスにより複数工程を1本の工具で集約可能。
• 高精度旋削：旋削工具は工具主軸に高精度のインデックスカップリングで位置決め・固定され、外径加工用の多機能工具に対応。
• 統合インタラクティブプログラミング（TiwaP-1）：Gコード不要でのプログラム作成、3Dシミュレーションおよび実行をサポートし、主軸と工程順序を自動認識。

仕様 / 技術仕様

• 右主軸ストック：なし
• 芯押し台（NCサービスタイプ）：標準（付属）
• チャックサイズ：8インチ
• タレット種類：ATC付工具主軸
• 最大旋削径：φ500 mm
• 最大旋削長さ：610 mm
• バー材対応径（左主軸）：φ65 mm
• バー材対応径（右主軸）：なし
• B軸回転範囲：230°（±115°）
• 左主軸回転速度：5000 min⁻¹
• 右主軸回転速度：なし
• 工具主軸回転速度：12000 min⁻¹
• ATC工具収容本数：40 [OP. 80]
• 早送り速度（m/min）：X: 40 / Z: 40 / Y: 40 / A: 20
• 左主軸モータ（kW）（30分/連続）：15 / 11
• 右主軸モータ（kW）：なし
• 工具主軸モータ（kW）（S3 25%/連続）：11 / 7.5
• 機械高さ：2783 mm
• 必要床面積：4150 × 2923 mm
• 機械質量：13,700 kg

用途

• 旋削とフライスを組合せた部品加工（自動車部品、油圧部品、航空機部品）
• 複雑な軸形状、フランジ、端面の高精度加工
• ワンチャッキングを必要とする小ロット生産や試作

ソフトウェア

統合TiwaP-1は、プログラム作成、3Dシミュレーション、実行をサポートし、セットアップ時間の短縮とオペレーターの作業簡素化を実現します。
