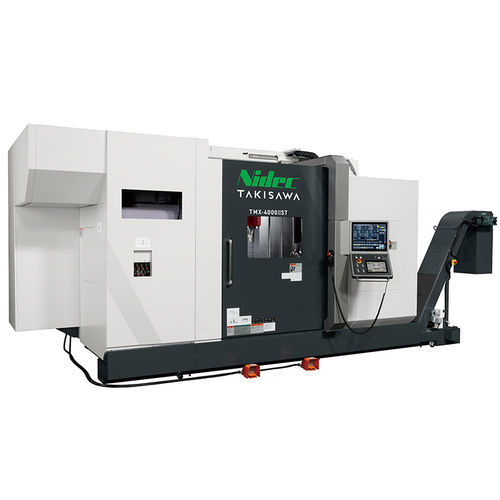

CNCフライス加工センター TMX-4000汎用タレット付高精度
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 汎用
- その他の特徴
- タレット付, 高精度, 高速, 高出力, 自動工具交換装置, タッチスクリーン式
- 直径
500 mm
(19.69 in)- X軸移動距離
605 mm
(23.82 in)- Y軸移動距離
260 mm
(10.24 in)- Z軸移動距離
1,500 mm
(59.06 in)- 重量
17,000 kg
(37,478.58 lb)- 主軸力
22 kW, 26 kW
(29.91 hp, 35.35 hp)- 回転速度
4,000 rpm
(25,132.741 rad.min-1)
詳細
TMX-4000は、高出力の工具主軸と高精度の左右主軸を組み合わせた複合加工機で、ミーリング、端面穴明け、旋削など大形ワークのワンチャック複合加工を可能にします。移動量と高剛性により重切削に対応しつつ高精度なインデックスと位置決めを実現します。
ハイライト
操作・ソフトウェア
関連メディア
仕様（主な仕様）
ハイライト
- マルチタスク構成：工具主軸（ATC）＋左右主軸によるワンチャック加工。
- B軸はダイレクトドライブモータとダイアフラムブレーキを採用し、高速回転と高精度（最小インデックス精度0.0001°）を実現。
- 工具主軸は自動工具交換装置（ATC）装備で柔軟な加工が可能。工具主軸回転数は最大12,000 min⁻¹。
- 高剛性設計により重切削に対応しつつ正確なインデックスと位置決めを維持。
操作・ソフトウェア
- マルチモニタ操作盤（標準15"タッチ、オプション：19"、およびスワイプ可能な10.4"サブ画面）により直感的な情報表示と操作が可能。
- iHMI（ヒューマンマシンインターフェース）："Planning"、"Machining"、"Improvement"のワークフローに沿った操作。ポカミス防止、機械衝突防止、対話型プログラミング（PANEL iH Pro）や加工プログラム作成支援機能を搭載。
- Takisawa TiwaP-1（オプション）：プログラム作成、3Dシミュレーション（切削結果／工具軌跡）、スピンドル／C軸最適化実行を対話的に行えるシステム（Gコード知識不要）。
関連メディア
- TMX-4000 紹介ビデオ
- Talk About "TMX-4000"
- 大口径Uドリル加工（SUS304）
- 高送り／高速切削（SUS304）
仕様（主な仕様）
- 機種：TMX-4000
- チャックサイズ：10 + 10 inch（機種によりバリエーションあり）
- タレットタイプ：工具主軸（ATC）
- 最大加工径：φ500 mm
- 最大加工長さ：1500 mm（チャック種類により変動）
- 棒材加工径（左主軸）：φ80 mm（チャック・シリンダー等により変動）
- B軸回転範囲：230°（±115°）
- 左主軸回転数：4,000 min⁻¹
- 右主軸回転数：4,000 min⁻¹（機種により非搭載の場合あり）
- 工具主軸回転数：12,000 min⁻¹
- ATC工具収容数：40（オプション：80、120）
- 早送り速度：X1：40 m/min · Z1：40 m/min · Y1：40 m/min · A：30 m/min
- 左主軸モータ（S2 30分/連続）：26 / 22 kW
- 右主軸モータ（S2 15分/連続）：22 / 15 kW（該当機のみ）
- 工具主軸モータ（S3/S6 25%/連続）：高速時 22 / 15 kW 表記
- 機械高さ：3,160 mm
- 必要据付面積（横出しチップコンベア、操作盤、ATCマガジン含む）：T40：6,950 × 4,478 mm
- 機械質量：約17,000 kg
