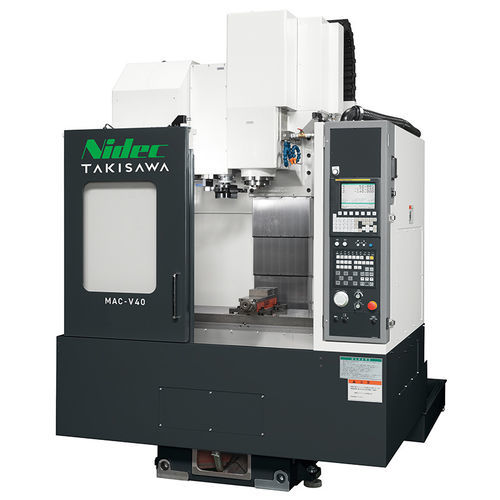

3軸マシニングセンタ MAC-V40縦型BT 4020ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 30ツール, 20ツール
- 関連機能
- 製粉, 切断
- 応用
- 自動車産業用, 金型工業用, 小部品製造
- その他の特徴
- 高性能, 高精度, 高生産性, 高剛性, 高速
- X軸移動距離
650 mm
(25.59 in)- Y軸移動距離
410 mm
(16.14 in)- Z軸移動距離
460 mm
(18.11 in)- 回転速度
6,000 rpm, 8,000 rpm
(37,699 rad.min-1, 50,265 rad.min-1)- 出力
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- 最大テーブル積載量
300 kg
(661 lb)- 総重量
4,800 kg
(10,582.19 lb)- 全長
1,900 mm
(74.8 in)- 全幅
2,595 mm
(102.2 in)- 全高
2,593 mm
(102.1 in)
詳細
概要
特長
移動量
主な機械仕様
適用分野とオプション
- MAC-V40はTakisawaの#40立形マシニングセンタで、機械剛性を高める設計により中小物部品の高速・重切削と高精度加工を実現します。
特長
- 機械剛性を重視した設計により機械の剛性を向上
- 剛性向上により中小物部品の高速重切削が可能となり、信頼性とコストパフォーマンスを向上
- 高速重切削能力と高精度加工の両立
移動量
- X: 650 mm
- Y: 410 mm
- Z: 460 mm
主な機械仕様
- X軸移動量（テーブル長手方向）: 650 mm
- Y軸移動量（サドル横方向）: 410 mm
- Z軸移動量（主軸頭上下）: 460 mm
- テーブル作業面寸法: 900 × 410 mm
- テーブル最大搭載質量: 300 kg
- 主軸回転速度: 6000 min-1（標準） [オプション: 8000]
- 工具シャンク / 工具収納数: BT40 / 20（オプション: 30）
- 主軸用モータ: 11 / 7.5 kW
- 電源容量: 18.5 kVA
- 機械高さ: 2593 mm
- 必要床面積: 1900 × 2595 mm
- 機械質量: 4800 kg
適用分野とオプション
- 自動車、一般機械、金型、精密部品などの中小物部品の加工に適する
- オプション: 8000 min-1主軸、工具30本仕様など、工程に応じた構成が可能
