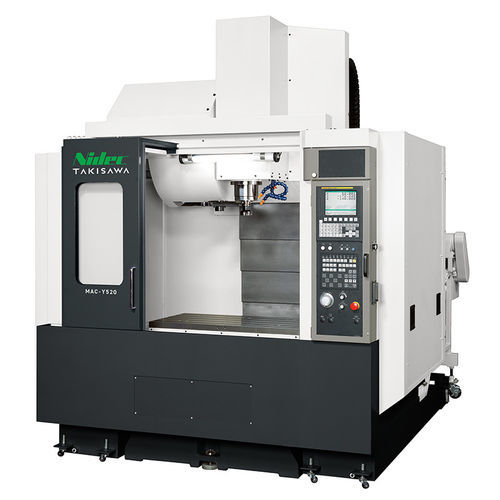

3軸マシニングセンタ MAC-Y520縦型BT 4030ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 30ツール
- 関連機能
- 製粉
- 応用
- 大きなワークピース
- その他の特徴
- 工具交換装置付
- X軸移動距離
850 mm
(33.46 in)- Y軸移動距離
520 mm
(20.47 in)- Z軸移動距離
610 mm
(24.02 in)- 回転速度
最大: 12,000 rpm
(75,398 rad.min-1)最少: 8,000 rpm
(50,265 rad.min-1)- 出力
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- 最大テーブル積載量
800 kg
(1,764 lb)- 総重量
6,500 kg
(14,330.05 lb)- 全長
2,400 mm
(94.5 in)- 全幅
2,870 mm
(113 in)- 全高
2,807 mm
(110.5 in)
詳細
MAC-Y520は、#40仕様でありながら#50クラスの加工ストロークを実現し、より大きなワークの加工を可能にする立形マシニングセンタです。既存の#40工具との互換性を維持します。
主な特長
移動量
主な機械仕様
主な特長
- 既存の#40工具やドリルセンター用工具（BT40）と互換性があり、保有工具をそのまま活用できます。
- X/Y/Zの移動量を拡大し、ケース物やフレームなど大きめのワークに対する複数工程の加工を可能にします。
- #40ツールシャンクのプラットフォームで#50クラス相当の加工ストローク性能を実現し、工具規格を変えずに加工範囲を拡張します。
移動量
- X: 850 mm
- Y: 520 mm
- Z: 610 mm
主な機械仕様
- テーブル作業面の大きさ: 1000 × 520 mm
- 最大積載量: 800 kg
- 主軸回転速度: 8,000 min⁻¹ (OP: 12,000)
- ツールシャンク / 工具収納本数: BT40 / 30本
- 主軸用電動機: 11 / 7.5 kW
- 電源電力: 18.8 kVA
- 機械の高さ: 2,807 mm
- 所要床面の大きさ: 2,400 × 2,870 mm
- 機械質量: 6,500 kg
