セラミックコンデンサ LP, SP series

モジュール低等価直列抵抗緩衝器回路用

概要

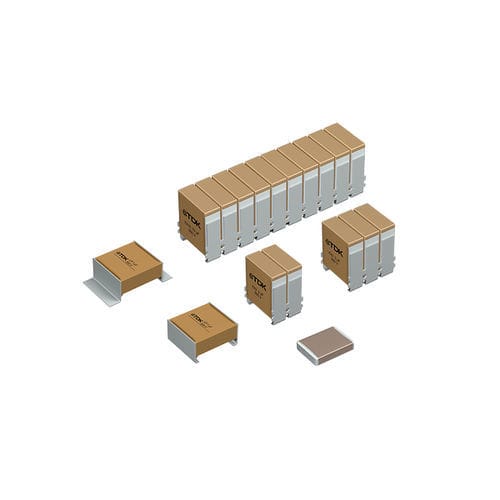

CeraLink コンデンサは、スペース制約があり高電流・高速スイッチングが要求される高周波・高温の電力電子用途に向けた、コンパクトで高い容量密度を持つソリューションです。

概要説明
CeraLink は RoHS 対応の PLZT（鉛・ランタン・ジルコニウム・チタン酸鉛）セラミックと銅製内部電極を組み合わせています。指定動作電圧で容量がピークとなる（正バイアス挙動）特性を持ち、高速スイッチングのワイドバンドギャップ（SiC／GaN）半導体向けに最適化されており、小型 SMD パッケージで高い容量密度と大電流対応を実現します。

主な利点

• 0 V〜Vop の間で DC バイアスに伴い容量が増加（正バイアス挙動）、動作点（Vop & Top）での優れた容量密度。
• 非常に高いリップル電流に対応可能。
• AEC-Q200 に基づく信頼性評価で高い信頼性。
• RoHS 対応。
• 銅内部電極により HF 損失が低減され、高い Imax での高速スルーレートを実現。
• 自己発熱が一般に低く、良好な熱的自己調整特性で安定した性能。
• 標準的な MLCC リフロー プロファイルで表面実装可能。

高周波領域で

• 最適周波数帯域：100 kHz ～ 1 MHz。
• 低損失の銅電極と HF 適合のバックエンドにより ESR は最小化。
• 低損失で非常に高い dV/dt 性能を発揮。
• 高速スイッチング電源の高い過渡応答要求に適合。

高温領域で

• 動作温度：最大 +150 °C（SiC / GaN に適合）。
• 低損失；ESR は温度上昇で大きく低下する傾向。
• 材料選定により極めて低いリーク電流。
• 仕様条件下での熱暴走なし。

用途
CeraLink はスナバ、フィルタ、フライングキャパシタ、DC-リンクなどの省スペース用途に適します。従来のセラミックコンデンサとは異なり、CeraLink は指定動作点で最大容量を示すため（正バイアス挙動）、リップル電圧成分に比例して容量が増加することがあり、SiC/GaN の高速スイッチング用途に最適です。

代表的な使用例

• 自動車：xEV の高電圧用途、補助インバータ（HV コンプレッサ／ポンプ／ヒーター）、OBC、DC/DC コンバータ。
• 産業：ドライブ、エネルギー貯蔵システム、電力変換器、太陽光インバータ、UPS、絶縁電源。
• パワーモジュール：インバータ・パワーモジュール内のスナバまたは DC-リンク容量として組み込み、効率改善やシステムの小型化・コスト低減に寄与。

ポートフォリオ
ポートフォリオは PLZT と銅内部電極に基づく LP（ロー プロファイル）、FA（フレックスアセンブリ）、2220（容量密度最適化）のアプローチを提供します。デバイスは -40 °C ～ +150 °C を想定し、複数の電圧クラス（例：500 V / 700 V / 900 V）で提供されます。端子は標準 SMD、ソフト端子、LP/FA 向けのリードフレーム／銀めっき外部電極などがあります。

特別要件（比較表）
Design | MLCC class I | MLCC class II | CeraLink
共振用コンデンサ、C 安定 | ✔ | x | x
T >125 °C | ✔ | 限定（X8R/カスタム） | ✔
V >630 V | ✔ | 限定提供 | ✔
AC 用途 | ✔ | ✔ | x

容量挙動 / 性能に関する注意
CeraLink は動作電圧で容量ピークを示し、特徴的な C–V 曲線を持ちます。高い電流処理能力と容量密度の組合せにより MLCC に対して部品点数を削減でき、システムレベルでの小型化とコスト／性能の向上に寄与します。

特性 / 技術仕様

• 材料：PLZT セラミック（銅内部電極）；LP/FA 向けは銀外部電極／銀めっき銅リードフレーム。
• 動作温度範囲：-40 °C ～ +150 °C。
• 電圧クラス（例）：表記は 350 V の例；ポートフォリオには 500 V、700 V、900 V が含まれ、一部設計はピーク電圧 ≈1300 V をサポート。
• シリーズ：CeraLink LP（low profile）、FA（flex assembly）、2220（容量密度最適化 SMD）。
• 代表的な公称／有効容量例：2220 – 0.47 µF @ 350 V；2220 – 0.056 µF @ 900 V；FA シリーズは電圧クラスにより約 0.5 µF ～ 10 µF、LP 例は 0.5 µF @ 700 V や 1 µF @ 500 V（詳細はデータシート参照）。
• 通常動作電流（例、105 °C RMS）：データシート参照（例：一部 2220 は 2.3–5 A、FA の一部は 7–38 A 等）。
• 最適周波数領域：約 100 kHz ～ 1 MHz；銅電極により ESR 最小化と低 HF 損失。
• 認定：AEC-Q200 ベースの認定。
• はんだ付け／実装：標準 MLCC リフロープロファイルでの SMD 実装；端子：標準 SMD、ソフト SMD、リードフレーム付き SMD（LP/FA）。
• 適合性：RoHS 対応。
