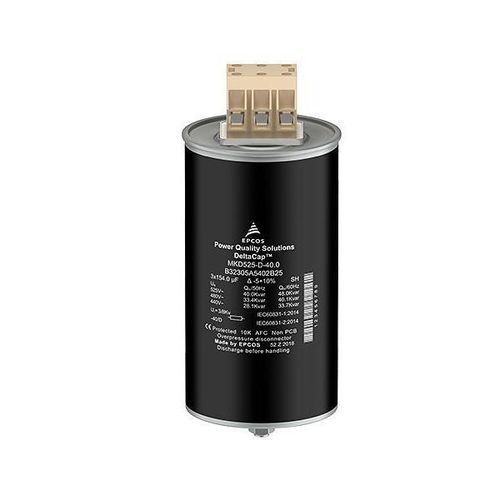

金属化ポリプロピレン フィルムコンデンサ DeltaCap™ X

円筒ねじ端子工業用

製品概要
積層巻線を採用した金属被膜ポリプロピレン（MKP）技術に基づくDeltaCap™ X Black Premiumコンデンサは、厳しい産業環境での低圧力率改善（PFC）用途向けに設計されています。スタッド付きの黒い円筒形アルミ缶により、選択性の高い出力と広い定格電圧範囲を実現し、三相PFCに適しています。

用途

• 自動PFCバンク
• 固定補償（例：モータ補償）
• 動的PFC
• 同調／非同調PFCシステム

特長

• スタッド付きの黒色円筒形アルミ缶によるコンパクト設計、盤内スペース効率に優れる
• 積層巻線を用いたMKP技術
• 取付および接続時間の短縮
• 定格電圧範囲：440 … 850 V AC
• 出力範囲：20 … 44 kvar（50 Hz）

顧客メリット
コスト

• 高い梱包密度と省スペースな盤設計によりシステムコストを低減

電気的特性

• 三相インストール向けに設計
• 極めて長い寿命：温度クラス -40/55 で最大300,000時間
• 高い突入電流耐性（最大500 · I_R）

機械・保守

• 取付コスト低減、簡便な設置と接続
• 盤内密集配置に適したコンパクト体積
• 通常運転ではメンテナンス不要（推奨点検を除く）
• 取付方向：直立または水平

安全

• 自己修復性ダイレクトリック
• 過圧遮断器
• 絶縁端子（IP20）
• セラミック放電抵抗をプリマウント

代表的製品バリエーション（抜粋）
Type | Rated voltage (V AC) | Number of phases | Capacitance (µF)
MKD440-D-30.0-X | 440 | 3 | 165
MKD440-D-28.1-X | 440 | 3 | 154
MKD440-D-25.0-X | 440 | 3 | 137
MKD440-D-20.0-X | 440 | 3 | 110
MKD480-D-33.0-X | 480 | 3 | 152
MKD480-D-30.0-X | 480 | 3 | 138
MKD480-D-28.0-X | 480 | 3 | 129
MKD480-D-25.0-X | 480 | 3 | 115
MKD525-D-37.0-X | 525 | 3 | 143
MKD525-D-33.0-X | 525 | 3 | 127
MKD525-D-28.0-X | 525 | 3 | 108
MKD525-D-25.0-X | 525 | 3 | 96
MKD525-D-20.0-X | 525 | 3 | 77
MKD850-D-35.0-X | 850 | 3 | 51

技術仕様 / 仕様

• 技術：積層巻線を用いた金属被膜ポリプロピレン（MKP）
• 定格電圧：440 V AC ～ 850 V AC（上記に典型的な定格電圧を記載）
• 出力（50 Hz）：典型的な製品範囲 20 … 44 kvar
• 相数：3（三相バリエーション）
• 静電容量範囲（例）：機種により約51 µF～約165 µF
• 温度クラス / 寿命：-40/55 で最大300,000時間
• 突入電流耐性：最大 500 · I_R
• 保護 / 安全：自己修復性誘電体、過圧遮断器、絶縁端子（IP20）、セラミック放電抵抗プリマウント
• 機械：スタッド付き黒色円筒形アルミ缶、直立／水平取付に対応
• 保守：推奨点検を除きメンテナンス不要
