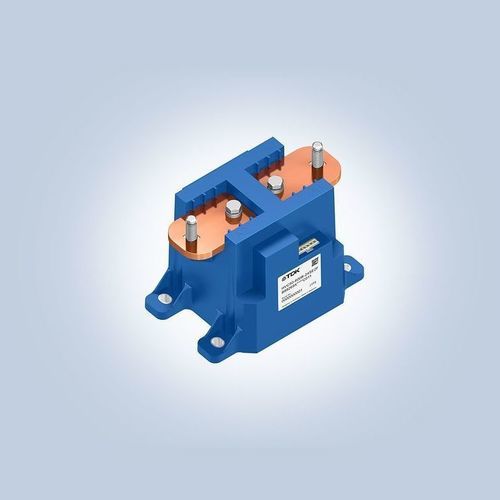

パワー接触器 HVC50 series

高出力電磁式電気機械式

概要
TDK CorporationはHVC50を発表します。本製品は最大1500 Vのリチウムイオン電池を接続／切断するために設計された高電圧DCコンタクタであり、牽引用途、エネルギー貯蔵システム（ESS）、メガワット充電システム（MCS）での使用を想定しています。HVC50は高速なDC遮断、双方向の主端子、迅速で安全なアーク消弧を実現する設計により、厳しい産業および車両環境への信頼性の高い組み込みを可能にします。

主な用途

• 牽引用バッテリシステム
• エネルギー貯蔵システム（ESS）
• メガワット充電システム（MCS）

主な特長と利点

• 最大遮断能力：1500 Vにおいて1000 A（DC）
• 連続動作：1500 Vにおいて最大750 A（DC）
• 双方向主端子（極性不要）
• スイッチングフィードバック用ミラー接点（IEC 60947-4-1準拠）
• 12 Vまたは24 V動作のためのデュアルコイル設計
• TVSダイオードで保護されたコイル終端
• RoHS対応

主要データ
型式 | オーダーコード | コイル電圧 [V] | 連続電流 [A] | 一時的過電流 (1分) [A]
HVC50-400B-12MCE2 | 受注生産 | 12 | 400 | 650
HVC50-400B-24MCE2 | 受注生産 | 24 | 400 | 650
HVC50-600B-12MCE2 | B88269X7630C011 | 12 | 600 | 1000
HVC50-600B-24MCE2 | B88269X6140C011 | 24 | 600 | 1000
HVC50-750B-12MCE2 | B88269X8020C011 | 12 | 750 | 1000
HVC50-750B-24MCE2 | B88269X7910C011 | 24 | 750 | 1000

技術仕様

• 定格直流電圧能力：最大1500 V
• 単一イベント遮断：1500 V、最大1000 A（DC）を30 ms未満で遮断
• 連続定格電流：最大750 A（DC）
• 双方向主端子（極性不要）
• セラミックアークチャンバ、ガス封入構造により迅速かつ安全なアーク消弧を実現
• IEC 60947-4-1準拠のミラー接点を内蔵し切換フィードバックを提供
• 12 Vまたは24 Vのデュアルコイル動作
• 導通時電力：50 W、定常時コイル電力：6 W（定常電力低減のため約200 ms後に片方のコイルをオフに可能）
• コイル終端はTVSダイオードで保護
• 質量：1.7 kg
• 寸法：97.8 x 140 x 94.2 mm
• 認証：CE、UKCA、UL
• RoHS対応
