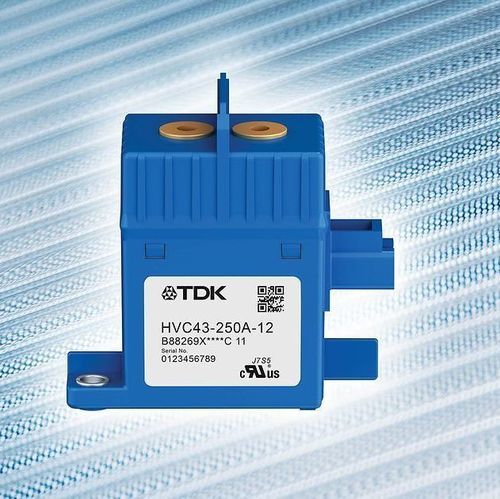

電気機械式接触器 HVC43 series

DC高圧電流2極

製品概要
TDK Corporation の HVC43 シリーズ（B88269X3**0C011）は、150 A DC、200 A DC、250 A DC の連続電流と最大 1000 V DC の動作電圧に対応する双極性高電圧直流コンタクタのラインです。コイルは 12 V DC または 24 V DC を選択可能で、コイル消費電力は 6 W。寸法は 78 x 40.4 x 74.5 mm（L x W x H）、質量は 300 g で、従来の HVC200/HVC300/HVC500 系より約 30% 小型・軽量です。各コンタクタは気密封止されたガス封入セラミックアーク室を備え、高電流の高速遮断に優れ、車両のリチウムイオン電池、充電ステーション、蓄電システムにおける高速遮断用途に適しています。

主な適用分野

• 車両用リチウムイオン電池の高直流電流の高速遮断
• 充電ステーション（EV インフラ）
• エネルギー貯蔵システム（ESS）

主な特徴

• 双極性 DC 設計による双方向遮断
• 最大 1000 V DC、250 A DC の開閉能力
• 気密封止されたガス封入セラミックアーク室による高速アーク消弧
• コンパクトな寸法（78 x 40.4 x 74.5 mm）と軽量（300 g）
• コイルオプション：12 V DC または 24 V DC、コイル消費 6 W

型式情報

• HVC43-150A-12 | 連続電流: 150 A DC | コイル電圧: 12 V DC | 発注コード: B88269X3230C011
• HVC43-150A-24 | 連続電流: 150 A DC | コイル電圧: 24 V DC | 発注コード: B88269X3330C011
• HVC43-200A-12 | 連続電流: 200 A DC | コイル電圧: 12 V DC | 発注コード: B88269X3220C011
• HVC43-200A-24 | 連続電流: 200 A DC | コイル電圧: 24 V DC | 発注コード: B88269X3340C011
• HVC43-250A-12 | 連続電流: 250 A DC | コイル電圧: 12 V DC | 発注コード: B88269X3210C011
• HVC43-250A-24 | 連続電流: 250 A DC | コイル電圧: 24 V DC | 発注コード: B88269X3350C011

技術仕様

• シリーズ / 型番: HVC43 series
• 発注コード: B88269X3230C011, B88269X3330C011, B88269X3220C011, B88269X3340C011, B88269X3210C011, B88269X3350C011
• 連続電流範囲: 150 A DC、200 A DC、250 A DC
• 最大動作電圧: 最大 1000 V DC
• 使用可能コイル電圧: 12 V DC、24 V DC
• コイル消費電力: 6 W
• 設計: 双極性 DC コンタクタ
• アーク室: 気密封止・ガス封入セラミック
• 寸法 (L x W x H): 78 x 40.4 x 74.5 mm
• 質量: 300 g
• 相対サイズ/重量: HVC200/HVC300/HVC500 系より約 30% 小型・軽量
• 主な用途: 車載バッテリ遮断、充電ステーション、エネルギー貯蔵システム
