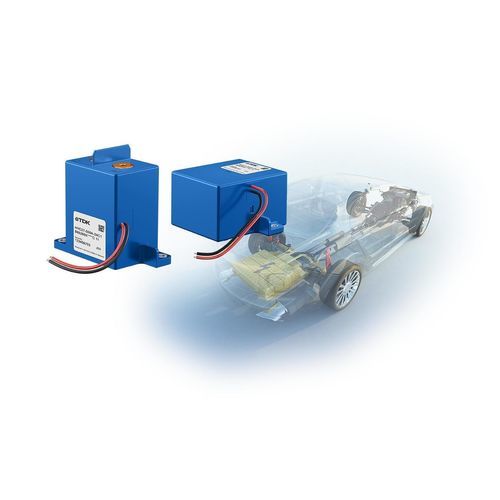

安全接触器 HVC

高出力電磁式電気機械式

概要
TDKのHVC（High‑Voltage Contactor）シリーズは、高電圧・大電流の直流系安全遮断向けに設計されており、特にリチウムイオン電池システムの遮断に適しています。ガス封入のセラミックアーク室を採用し、ガス管技術に基づいた信頼性の高い高速遮断を産業、車載、蓄電用途で提供します。

主な要点
最大1500 V DC、750 A DCまでの安全遮断用ガス封入コンタクタ。

製品ポートフォリオ（概略表）
Series: HVC43 | HVC45 | HVC27 | HVC50
最大電流 [A DC]: 250 | 300 | 500 | 750
最大電圧 [V DC]: 1000 | 1000 | 1000 | 1500
構造: 単巻線 | 単巻線 | 単巻線または二重巻線 | 二重巻線
双方向設計: ✔ | ✔ | ✔ | ✔
補助接点: 機械接点有無あり | 機械接点（開発中） | Hallセンサ付き接点（オプション） | 機械接点
サイズ [mm] (l x w x h): 74.5 x 40.4 x 78.0 (MCなし); 74.5 x 40.5 x 78.0 (MCあり) | 74.3 x 42.5 x 86.5 | 92.5 x 44.0 x 89.0 | 107.3 x 94.2 x 141.0
重量 [g]: 約300 | 約390 | 約500 | 約1600

動作
HVCは、気密封止されたガス封入のセラミック室内に可動アーマチュアを有する基本構造です。電磁石でアーマチュアを駆動して回路を開き大電流を遮断します。開離時にアークが発生する場合がありますが、ガス封入アーク室と設計によりアーク時間と接点加熱を最小化し、安定した遮断を実現します。

特長

• 高速で精度の高い切替: ガス封入セラミックアーク室により消弧時間が短く（標準約1.2 msで明確な遮断）、接点加熱やEMIを低減します。
• 運用上の利点: 接点加熱の低減、固着しにくい、EMI低減。
• 非接触固着検出 — Hall: NCまたはNOのHallセンサフィードバックをオプションで提供；100万回以上の動作；タック溶接耐性；ProFET技術により短絡に強い；Hallスイッチは表示用磁石の南極のみを検知し、側方の雑音磁場に強い。
• 機械式固着検出: 主接点に連動する機械式補助接点（鏡像接点）、通常閉（NC）、適用時にはIEC60947‑4‑1およびIEC60947‑5‑1に準拠。
• 単巻線 vs 二重巻線: 単巻線：投入時の追加電流なし；動作電力 約6 W（0.5 A @ 12 V）。二重巻線：投入時高電力 約38 W（3.2 A @ 12 V）で80–120 ms、保持時低電力 約4.2 W（0.35 A @ 12 V）、ホットリスタート<1 s；二重巻線は寿命を試験で>50%延長。
• 両極接点: 両極接点設計により極性に依存せず接続可能—組立時や二台目の接触器なしで充放電を行う場合に有用。
• 信頼性と認証: 適用時 >100万回の機械的動作を想定；CE（低電圧指令2014/35/EC）；UL 60947‑4‑1（File No: E491412）；ISO 9001、IATF 16949、ISO 14001認証工場；車載向けAEC‑Q200試験参照；モデルにより最大1200 V DC運転や750 Aまでの連続電流性能。

用途（抜粋）

• DC充電器
• 電気自動車・商用車
• エネルギー貯蔵システム（ESS）
• バッテリー接続ボックス

ドキュメントと製品データ
各HVCモデル向けのモデル別データシートおよび製品データが用意されており、公称コイル電圧、最大使用電圧、連続許容電流、コイル種別、補助接点オプション、注文コードなどを記載しています。

技術仕様

• シリーズ名：HVC series
• 動作電圧範囲（例）：最大1000 V DC（HVC43 / HVC45 / HVC27）、最大1500 V DC（HVC50）
• 連続動作電流（例）：250 A、300 A、500 A、750 A（機種依存）
• Make/Break消弧時間（標準）：約1.2 ms（明確な遮断）
• 構造タイプ：単巻線、二重巻線（機種依存）
• 補助接点：機械式オプション、Hallセンサフィードバック（任意）
• 双方向切替：はい（両極接点）
• 代表寸法（l x w x h mm）：上記ポートフォリオ表参照
• 代表重量（g）：機種により約300～約1600
• 規格・試験：該当するIEC/UL/AEC‑Q200参照
