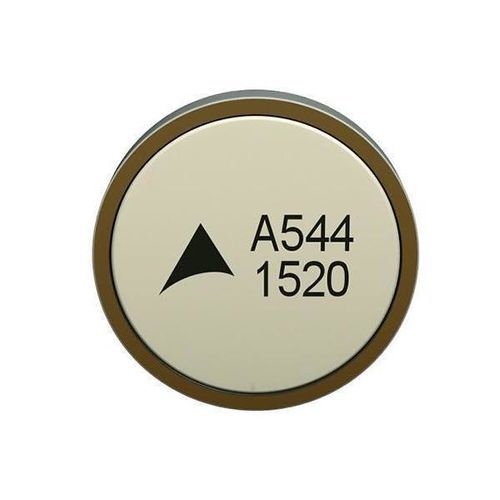

PTCサーミスタ PTC

エンジン保護用周囲温度測定用

概要
モータ始動用PTCサーミスタは、TDK Electronicsが提供する正の温度係数(PTC)サーミスタのファミリで、モータ始動、突入電流の制限、および過電流保護の用途向けに設計されています。代表的な用途は、モータ始動、モータ保護、通信、スイッチング用途、温度リミット検出、加熱、熱管理および液位検出などです。

用途

• 過電流保護
• 突入電流の制限
• 通信向けスイッチング用途
• モータ始動
• 温度リミット検出
• 加熱および熱管理
• 液位検出

データシート（設計 — PDFファイル）
Design | PDF file
Low power consumption | PTC_MotorStarting_Disk_LPC.pdf
Motor protection, single sensors | b59598a0090a020.pdf
Motor protection, single sensors | b59590a0100a020.pdf
Standard sizes | PTC_MotorStarting_Disk_A.pdf

技術情報および製品リソース

• 選定ガイド（技術情報）
• 一般的な技術情報
• アプリケーションノート
• テーピングおよび梱包（taping）
• 取付手順
• 品質および環境
• 気候条件
• 注意事項および警告
• 記号および用語

出版物 / 製品概要
過電流保護、突入電流の制限、通信、スイッチング用途、モータ始動、温度リミット検出、加熱、熱管理および液位検出向けのPTCサーミスタです。

仕様 / 技術仕様

• 製品ファミリ：PTC Thermistors（モータ始動アプリケーション）
• ページに掲載されている製品数：9
• 利用可能な設計カテゴリ：Low power consumption; Motor protection, single sensors; Standard sizes
• 公称抵抗値の選択肢（Ω）：15、22、24、33、38、44、47
• 最大定格電圧（V）：300、350、355、400
• 表示されている型番／シリーズ：A196、A197、A314、A501、A524、A549、A551、A590、A598
• 利用可能な文書：複数の製品データシートおよび技術PDF（選定ガイド、取り付け、品質、気候条件、注意事項、記号）
