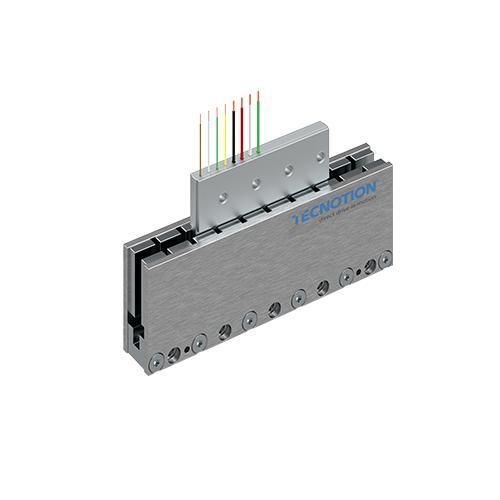

ACリニアモーター UMV-G2 series

三相同期アイロンレス

概要

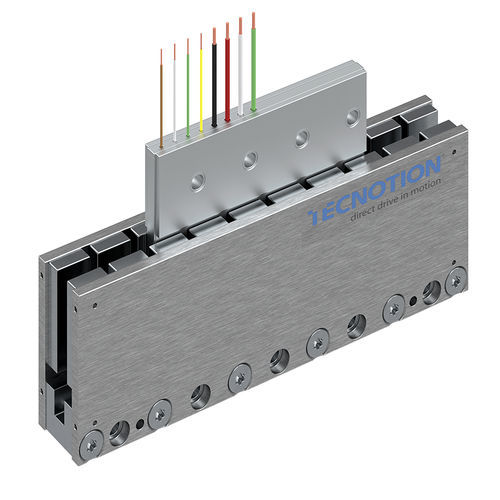

UMV – G2 シリーズは、真空環境対応の無鉄心（アイアンレス）リニアモーター用コイルユニットで、低荷重かつ狭い設置スペース向けに高い位置決め精度と繰り返し精度を提供するよう設計されています。コイル長が短いため、ガントリ位置決めなどの高ダイナミックで軽量なシステムへの統合が容易です。Tecnotion はコイルユニットおよび対応するマグネットヨークを供給します。

主な特長

• 高い位置決め精度と繰り返し精度
• 真空環境向けに設計（第2世代の真空対応モータ）
• 真空対応シリーズで最も短いコイル長、低荷重および狭い設置スペースに最適化
• 高ダイナミックで軽量な用途に適合

推力

• ピーク力: 100 – 401 N
• 連続力: 22 – 87 N

機械構成

• コイルユニット: UMV3、UMV6 G2、UMV12 G2
• マグネットヨーク: 150 mm および 390 mm オプション

用途

• ガントリ位置決め
• 半導体装置
• 工作機械および精密機械加工
• ロボティクスおよび自動化
• ディスプレイ／パネル搬送
• 印刷およびデジタルカッティング
• ライフサイエンスなどの真空／クリーンルームでの高精度用途

ビデオ
第2世代真空モータを紹介する製品ビデオが利用可能で、真空環境での典型的な使用例と性能を示します。

利用可能なリソース（製品ページに掲載）

• Vacuum G2 manual
• Vacuum motor Generation 2 brochure
• Webinar: Ironless motor solutions for semiconductor applications
• Webinar: Linear motor solutions for the strictest vacuum requirements
• UMV Vacuum G2 series - CAD file
• UMV-G2 spec sheet

技術仕様

• シリーズ名: UMV – G2
• ピーク力レンジ: 100 – 401 N
• 連続力レンジ: 22 – 87 N
• コイルユニット: UMV3、UMV6 G2、UMV12 G2
• マグネットヨーク長: 150 mm および 390 mm
• 真空環境向けに最適化（第2世代）
• 低荷重および狭い設置スペースに対応する非常に短いコイル長
