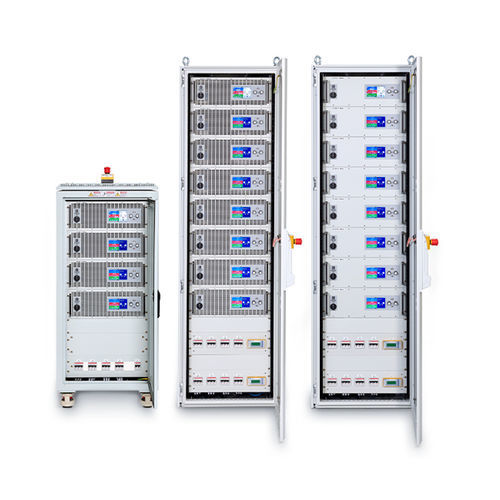

ラックマウント電源 EA series

DC制御可変出力

概要
3U、4U、6Uデバイスを42U、38U、24U、15Uラックに構成できます。EA-10000およびEA-10000 Industrialシリーズの双方向電源、プログラム可能電源、回生負荷を組み合わせて使用可能です。並列接続によりシステム出力を最大3.84 MW（13ラック、64台）まで拡張できます。42Uラックには60 kWのユニットを5台搭載し、300 kWを実現できます。

主なポイント

• ラックサイズ：42U、38U、24U、15U
• デバイス高さ：3U、4U、6U
• 対応デバイスタイプ：双方向（回生）、プログラム可能電源、回生負荷
• 出力：42Uラックで最大300 kW、マルチラック構成で最大3.84 MW（13ラック、64台）
• 対応シリーズ：EA-10000、EA-10000 Industrial、EA-PSB 20000、EA-BT 20000（空冷/水冷）
• フットプリント：19インチキャビネット、奥行き約39.4インチ（約1001 mm）
• 納入形態：ターンキーのラックシステム
• 代表的な用途：バッテリ試験（セル/モジュール/パック）、燃料電池試験、PV、電解などの高出力DC用途

性能値
出力：最大3.84 MW（システム）
電圧：ラックあたり最大3000 V
電流：ラックあたり最大8000 A

安全性と保護

• 統合安全システム
  3相商用電源（標準400 V程度）への接続を想定。急停止（Fast Stop）と後扉接点スイッチを備えます。
• 中央安全リレー
  安全チェーンを監視し、必要に応じて冗長ACコンタクタを遮断します。
• ヒューズ保護
  全デバイスと配線は専用ヒューズで保護されています。

オプション

• 水冷
  事前配管された水配分システムを含み、低騒音・高密度用途に適しています。
• NS保護（Network & Supply）
  系統監視によりアイランディングを防止し、系統障害時にラックを停止します。
• 絶縁監視
  DC出力とアース間の絶縁異常を検出し、必要時にシステムを停止します。
• DCコンタクタ
  システムとDUT間の安全な切断を提供し、Fast Stopチェーンに組み込めます。
• DC銅バー（バスバー）
  複数デバイスの並列接続でラック出力性能を向上します。
• Ethernetスイッチ
  24ポートスイッチをオプションで搭載し、単一のEthernetインタフェースで多チャネル制御を実現します。
• 表示灯
  システム状態を明確に表示します。

ラック構成と用途例

• 15Uキャビネット — 最大60 kW：実験室やエントリ用途に最適なコンパクト設置。
• 24Uキャビネット — 最大180 kW：中程度の用途と拡張性に適したバランスサイズ。
• 42Uキャビネット — 最大300 kW：高密度で高出力を要する産業・R&D環境向け。マルチラックで拡張可能。
• マルチラック構成 — 最大3.84 MW（13ラック）：統合された非常停止チェーンと小さな全体フットプリント。

ソフトウェア

• EA Power Control — Windows用ソフトウェアパッケージ。PCからEAデバイスを管理・制御・プログラム可能。HMI相当の操作と高度なシミュレーション/試験機能を提供します。

モデル（要約）
EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel
EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A per channel | 18 Channels
EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A per channel | 2 Channels
EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel

技術仕様（主要仕様）

• システム最大出力：最大3.84 MW（13ラック構成）
• ラックあたり最大出力（例：42U）：最大300 kW（5 × 60 kW）；米州の一部構成では360 kW
• ラックあたり最大電圧：最大3000 V
• ラックあたり最大電流：最大8000 A
• 対応ラックサイズ：42U、38U、24U、15U
• 対応デバイス：3U、4U、6U
• 冷却オプション：標準空冷、4U/6U向けに水冷オプションあり
• インタフェース：USB、Ethernet、アナログ入出力（標準）；24ポートEthernetスイッチはオプション
• 保護機能：OVP、OCP、OT、統合DCコンタクタ、絶縁監視、中央安全リレー、ヒューズ保護
• 代表的用途：セル／モジュール／パックバッテリ試験、燃料電池試験、PV試験、電解等の高出力DC用途
