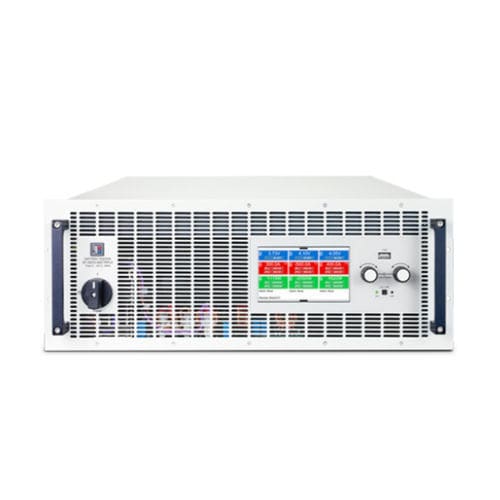

バッテリー インピーダンス試験機 EA-BT 20000 series

電圧パフォーマンス充放電試験用

製品概要
バッテリの試験およびシミュレーション向けに最適化されたEA-BT 20000シリーズは、充放電を制御できる完全双方向電源です。回生技術により放電時や充電シミュレーション時のエネルギーを回収してローカルグリッドに戻し、運用費や空調負荷を低減します。並列化とスケーラブルな出力により、ベンチ試験から量産ラインまでシステムレベルの電流要件に対応可能です。

主要特長

• 双方向動作：放電・充電およびバッテリシミュレーションのためのソース/シンク機能
• 回生エネルギー回収：最大96%の効率
• スケーラブルな出力：ユニットあたり最大30 kW、並列化でスループット向上
• 高電圧対応：最大2000 Vまでのモデルあり
• 大電流対応：選択モデルでチャネルあたり最大1000 A。チャネル並列でより高い総電流が可能
• オートレンジ：広い電圧/電流組合せで定格出力を維持（定格の約33%まで動作可能）
• DUT側での精密電圧測定用外部センス入力
• 高速通信：1 msの通信速度で自動化試験を加速
• 安全性・試験自動化機能：アクティブプリチャージ、ケーブル/接続確認、ケーブル過負荷保護
• 過酷環境向けに一部4U/6Uモデルで水冷オプションあり

用途

• ベンチトップ試験および生産ラインの自動試験（セル、モジュール、パック）
• State-of-Health（SOH）評価、セカンドライフ分類、End-of-Line（EOL）試験
• バッテリのリサイクル前のエネルギー回収
• 開発・検証用のバッテリシミュレーション

オプション

• 一部4U/6Uモデル向けの水冷オプション（放熱性・信頼性向上）
• スループットや電力要件に合わせたオートレンジ／チャネル並列構成

代表的なモデル群と主な仕様（シリーズ / 出力 / 電圧 / 電流範囲 / チャネル数）
EA-BT 20000 4U | 0–30 kW | 0–2000 V | 0–1000 A per channel | 1 Channel
EA-BT 20000 3U | 0–15 kW | 0–2000 V | 0–600 A per channel | 1 Channel
EA-BT 20000 Triple 4U | 4 kW to 10 kW per channel | 0–920 V | 0–40 A up to 0–600 A per channel | 3 Channels

個別モデルの例（モデル — 出力 — 電圧 — 電流範囲 — チャネル数）
EA-BT 20200-420 4U — 0–30 kW — 0–200 V — 0–420 A per channel — 1 Channel
EA-BT 22000-40 4U — 0–30 kW — 0–2000 V — 0–40 A per channel — 1 Channel
EA-BT 20500-180 4U — 0–30 kW — 0–500 V — 0–180 A per channel — 1 Channel
EA-BT 20080-1000 4U — 0–30 kW — 0–80 V — 0–1000 A per channel — 1 Channel
EA-BT 20010-400 Triple 4U — 0–4 kW per channel — 0–10 V — 0–400 A per channel — 3 Channels
EA-BT 20200-140 Triple 4U — 0–10 kW per channel — 0–200 V — 0–140 A per channel — 3 Channels
EA-BT 20060-500 3U — 0–15 kW — 0–60 V — 0–500 A per channel — 1 Channel

ドキュメント & ソフトウェア（概要）
シリーズおよび各モデルのデータシート、取扱説明書、プログラミングガイドが利用可能です（製品ページに例を掲載）。

技術仕様（要約）

• 最大出力：30 kW（機種により異なる）
• 最大電圧：2000 V（機種により異なる）
• チャネルあたり最大電流：最大1000 A（機種により異なる）；並列チャネルで更に大電流が可能
• 回生効率：最大96%
• オートレンジ機能：広い電圧/電流領域で定格出力を維持（約33%まで）
• 外部センスによるDUT電圧の直接測定
• 通信遅延：1 ms（高速自動化試験をサポート）
• 保護・自動化機能：アクティブプリチャージ、ケーブル/接続確認、ケーブル過負荷保護
• 冷却オプション：4U/6Uモデル向け水冷化オプション
