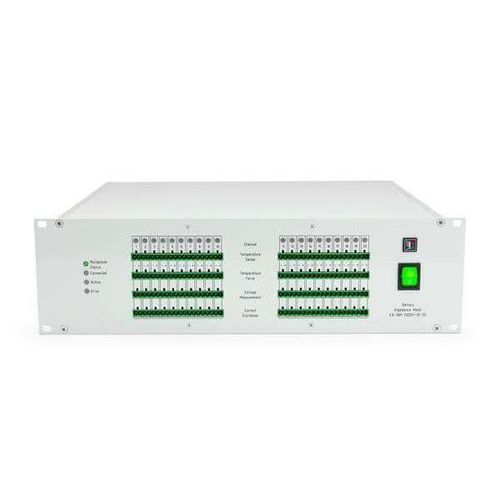

インピーダンス試験機 EA-BIM 20000

バッテリー用卓上型マルチチャンネル

概要
最大20チャンネルで電気化学インピーダンス分光（EIS）測定を高スループットで実行し、リチウムイオン電池セルの状態を迅速かつ高精度に把握できます。付属のBIM.Suiteソフトウェア、業界標準のインタフェース、低消費電力により、自動化されたテストワークフローへの統合が容易です。

主な機能

• インピーダンス測定精度：1%より良い
• 周波数範囲：1 mHz – 10 kHz
• 20チャネルのEIS（多重化対応）
• 4線式PT100温度センサ用入力 ×20
• 内蔵のセル充放電機能：最大1 A／5 V（DC max 5 V / 1 A）
• 最大AC駆動電流：10 A
• 消費電力が小さい < 60 W
• EA‑BCTS等の大規模試験システムとの統合を考慮した設計

統合と接続性

• PC接続用USB deviceポート
• バッテリーサイクル試験システムとの通信用CANバス
• 3Uフォームファクタに20のEIS＋温度チャンネルを収容

EIS性能

• マルチトーン・パルスを用いたマルチ周波数測定（rapidEIS）により、従来のスイープ測定より数百倍高速な測定が可能
• 充電・放電中のEIS測定に対応

ソフトウェア

• 同梱のBIM.Suiteにより、テスト設定、データ取得、可視化、解析が可能
• 機能：統合可視化・解析、標準スイープ／高速マルチサイン測定、一般的なファイル形式での結果出力

型番（掲載モデル）
型番 | 電圧 | チャンネル
EA-BIM 20005-10-20 | 0–5 V / 1 A | 20 Channels

特長 / 技術仕様

• チャンネル数：20
• 周波数範囲：1 mHz – 10 kHz
• 最大AC電流：10 A
• 最大DC電圧／電流：5 V / 1 A
• 温度センサ：20チャネル、4線式PT100対応
• インピーダンス測定精度：1%より良い
• 測定モード：標準スイープおよび高速マルチサイン／マルチトーン（rapidEIS）
• インタフェース：USB device、CAN
• 消費電力：< 60 W
• フォームファクタ：3U（ラック統合）
• 同梱ソフトウェア：BIM.Suite（設定、取得、解析）
• 対応：EA‑BCTSなどのシステムと組み合わせたサイクル試験との統合が可能
