ジョークラッシャ－ LJ-130

移動型プライマリー電動

概要

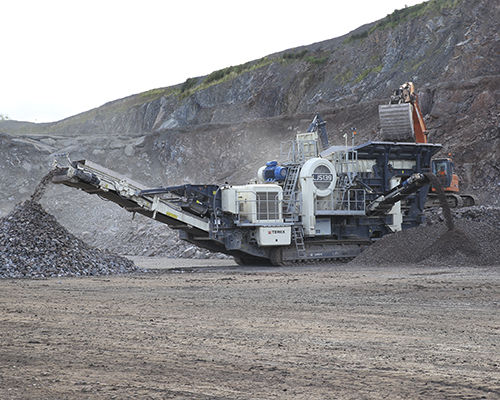

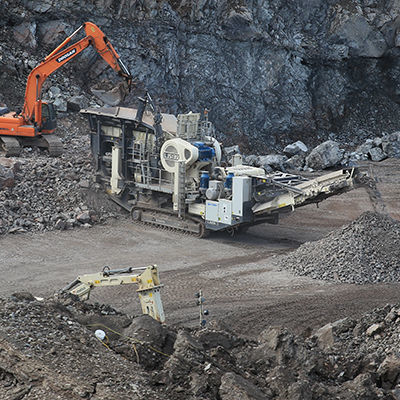

Finlay® LJ-130 は、大規模な採石・鉱山用途向けに開発された可動式ハイブリッドジョークラッシャーです。単体の一次破砕機として運用可能で、可動式または固定式の破砕・選別プラントへ統合して使用できます。オンボードの発電セット（パワーパック）または外部電源接続で駆動でき、ディーゼル／油圧式に比べて運用コストと保守コストの削減が期待できます。

主な特長

• 電気駆動システムにより運用コスト低減と環境効率の向上を実現。
• 大きなフィード幅と開口（1300 x 1000 mm）で大型粗材の投入が可能、過度な予備破砕を低減。
• 自動可変速のVGF（可変速振動給餌装置）でチョークフィーディングを維持し生産性を最適化。
• 高出力電動駆動と逆回転機能により詰まり除去が容易で、解体・アスファルト・リサイクル用途に適合。
• T-Link テレマティクス ハード/ソフトを標準装備、7年間のデータ購読が無料。

ホッパーとフィーダー

• ホッパー容量約13.5 m3、ホッパー長6.1 m、給料高さ5.9 m（エクステンション無）/ 6.35 m（エクステンション有）。
• 地上操作可能な油圧式ホッパーロックで輸送・点検時の安全性を確保。

メインコンベア

• ベルト幅1.4 m、作動角21°、ドラム下の排出高さ約4.2 m。
• 輸送時に折りたためる油圧式ヘッドセクション、給料点に衝撃バーと耐摩耗ライナー装備。

ジョーチャンバー

• Terex TJ3951 ジョーチャンバー、給料開口 1300 x 1000 mm。
• CSS 可変範囲約125–250 mm、可変速電動駆動および逆回転機能で閉塞解除。

オプションとアクセス

• オプション：バイパスコンベア、磁選機、各種サイドコンベア構成。
• 電源ユニット、破砕室、ホッパー前方周りに亜鉛めっきキャットウォークおよびアクセス設備を配置し保守性を確保。

主な仕様（抜粋）

• モデル: LJ-130
• 正味エンジン出力（例）: Tier 3 - CAT 540 hp | Tier 4 Final / Stage V - Scania 550 hp
• 給料開口: 1300 x 1000 mm (51” x 39”)
• 運転時重量: 約123,000 kg (271,169 lbs)
• 輸送寸法（概算）: H 4.25 m | W 3.4 m | L 17 m
• 作業寸法（概算）: H 6.4 m | W 7.3 m | L 21.8 m
• ホッパー容量: 13.5 m3
• メインベルト幅: 1.4 m
• CSS 範囲: 125–250 mm
• テレマティクス: T-Link 標準装備、7年間データ購読付
