ジョークラッシャ－ J-1170+

移動型コンパクトプライマリー

説明

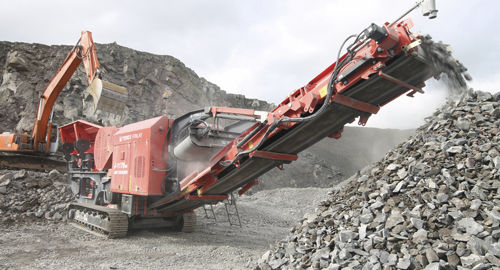

Finlay J-1170+ は、採石、鉱山、解体、リサイクル用途向けに設計されたコンパクトな自走式一次ジョークラッシャーです。油圧駆動式のTerex 1100 mm x 700 mmジョー破砕室、油圧補助付きクローズドサイド設定、可変速VGFおよび一体型プレスクリーンを組み合わせ、高容量かつ効率的な処理能力を提供します。

主な特徴

• 1100 mm x 700 mm の単一トグルジョー破砕室（油圧駆動）で高容量と大きな減速比を実現。
• 自動可変速振動グリズリーフィーダー（VGF）により継続的なチョークフィードを維持。
• 高出力の油圧駆動は逆転機能を備え、詰まり除去と精密な破砕制御を可能にします。
• 油圧補助式のクローズドサイド設定（CSS）で迅速な調整とダウンタイム低減が可能。
• 一体型プレスクリーンと重負荷対応の可変速VGFにより生産性を向上。

ホッパー／フィーダー

• ホッパー容量：≈9 m³
• 投入高さ（後方）：4.01 m
• 投入幅（後方）：2.4 m
• 油圧ロック機構
• VGF寸法：幅 1.05 m x 長さ 4.25 m

バイパスコンベア（オプション）

• ベルト幅：650 mm
• 作業角度：22°
• 輸送時は油圧で折りたたみ可能
• 排出高さ：約 2.9 m
• ストックパイル容量：約 36.3 m³ @ 40°

ジョーチャンバー

• Terex シングルトグルジョーチャンバー 1100 mm x 700 mm
• ジョー下クリアランス：520 mm
• 油圧駆動および標準で油圧補助CSS
• 詰まり除去のためのリバースアクション

アンダキャリッジ

• シュー幅：500 mm
• ソフトスタート付き2速トラッキング
• 登坂能力：25°

プラットフォーム

• メンテナンス用に亜鉛メッキのキャットウォークとラダーを装備
• パワーユニット両側へアクセス可能な左側キャットウォーク
• 輸送時にコンパクトに折りたたみ可能

メインコンベア

• ベルト幅：1,000 mm
• 作業角度：23°
• 吐出高さ：約 3.1 m（標準コンベア）
• 投入点にインパクトバーと耐摩耗ライナーを装備
• ストックパイル容量：約 44.3 m³ @ 40°

マグネット（オプション）

• ベルト幅：750 mm
• 油圧駆動

T-Link テレマティクス

• T-Link ハードウェアとソフトウェアを標準装備
• 7年間の無料データサブスクリプションが含まれる場合あり（地域により異なる）

技術仕様

• 正味エンジン出力：Tier 3 CAT 350 hp | Tier 4 Final / Stage V Scania 345 hp（代替表示：261 kW / 257 kW）
• 投入開口部：1100 mm x 700 mm
• 作業時重量：≈48,900 kg
• 輸送時寸法（概数）：H 3.4 m | W 2.9 m | L 14.5 m
• 作業時寸法（概数）：H 4.0 m | W 6.04 m | L 16.1 m
