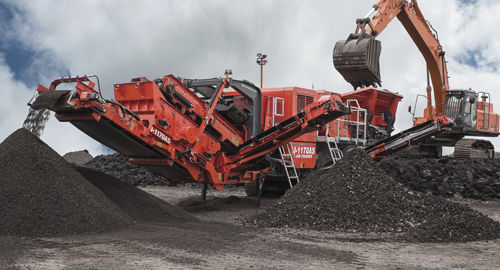

ジョー破砕・スクリーニングプラント J-1170AS

移動型クローラー式大容量

製品概要
J-1170AS+は、一次破砕とオンボードの着脱式サイジングスクリーンを1台に統合した履帯式移動式ジョークラッシャーです。Terex製1100 mm x 700 mmのシングルトグルジョーチャンバーと油圧式（ハイドロスタティック）駆動を備え、逆転機能により閉塞除去が可能です。採石用途および解体/リサイクル用途に合わせて構成できます。

主な特徴

• 着脱式オンボードスクリーンにより単一粒度の製品を供給し、別置きのふるいプラントを不要にします。
• スクリーンモジュールは素早く取り外しができ、必要に応じて破砕機単体として使用可能です。
• 高荷重対応の可変速VGF（振動グリズリ供給器）により、ジョーチャンバーへの連続フルフィーディングを実現します。
• 逆転機能を備えた高出力の油圧駆動で、閉塞の除去や解体作業に対応します。
• 油圧アシスト式のCSS（閉側設定）により、ダウンタイムを最小化し迅速な調整が可能です。

ホッパー／給料部

• 標準ホッパー容量：9 m³（オプションで11 m³まで拡張可）。
• 投入高さ：4.01 m（13'2"）。
• 後方投入幅：2.4 m（7'10"）。

バイパスコンベヤ（オプション）

• ベルト幅：650 mm（26"）。
• 排出高さ：約2.9 m（9'6"）。
• 輸送時は油圧で折りたたみ可能。
• 参考積載容量：36.3 m³ @ 40°。

プラットフォームとアクセス

• ジョーチャンバーの左側および後部、エンジンエンクロージャの両側へのキャットウォークアクセス。
• メンテナンスと安全性を考慮した全体亜鉛メッキのキャットウォーク。

足回り

• シュー幅：500 mm（20"）。
• ソフトスタート機能付きの2速トラッキング。
• 登坂能力：最大約25°。

ジョーチャンバー

• Terex製シングルトグルジョーチャンバー 1100 mm x 700 mm（44" x 28"）。
• ジョー下クリアランス：520 mm（20.5"）。
• オプションの油圧デフレクタープレート装着可能。

メインコンベア

• ベルト幅：1.0 m（40"）。
• 公称速度：約100 m/min（目安）。
• 下部は完全にトンネル化され、ヘッドドラムに高仕様のスクレーパーを装備し巻き戻りを低減。

アフタースクリーン／スクリーン

• シングルデッキのオンボードスクリーン：2.44 m x 1.52 m（8' x 5'）。
• 油圧駆動、ヘビーデューティーベアリング。
• スクリーン角度：23°。メッシュ交換や保守のため水平位置まで下げることが可能。
• 総ふるい面積（目安）：約3.7 m²。

オプションとモジュール性

• 着脱式オンボードスクリーンモジュールで、破砕のみ／破砕＋ふるいの切替が迅速に可能。
• オプションのコンベア（バイパス、オーバーサイズ転送、ファインズ用）、油圧折畳式コンベア等のモジュラー装備。
• メンテナンス用の亜鉛メッキプラットフォームやアクセスソリューションを用意。

用途
採石場での一次破砕、鉱山、解体およびコンクリート／アスファルトのリサイクルに適し、オンボードのふるいを備えた汎用性の高い移動式一次破砕機を必要とする現場に向きます。

主な仕様（概略）

• 正味エンジン出力：Caterpillar C9 350 hp / 261 kW（表示構成）。
• 投入口寸法：44" x 28" / 1100 mm x 700 mm。
• 作業時重量：約 54,600 kg。
• ホッパー容量：9 m³（拡張で11 m³まで）。
• 輸送寸法（HxWxL）：3.4 m x 2.95 m x 16 m。
• 作業寸法（HxWxL）：4.01 m x 6.04 m x 17.16 m。
