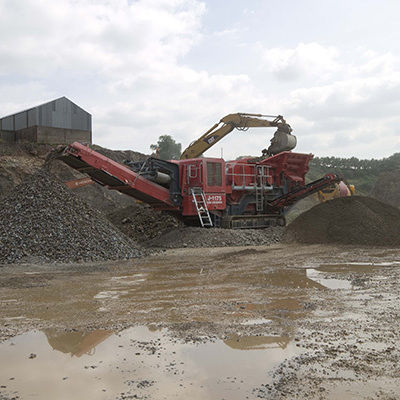

ジョークラッシャ－ J-1175

移動型ディーゼルエンジン式コンパクト

製品概要
Finlay® J-1175は、採石、鉱業、解体、リサイクル用途向けに設計された高性能な自走式ジョークラッシャーです。コンパクトな設計、迅速な立ち上げ、保守の容易さにより、現場での過酷な破砕作業に適しています。

特徴

• Terex Jaques JW42のシングルトグルジョーチャンバー（油圧駆動）により高容量かつ高い破砕比を実現。
• 自動可変速VGF（振動グリズリーフィーダー）により、破砕室へのチョーク給餌を維持し生産性を最適化。
• 高出力の油圧駆動により破砕室を正確に制御し、逆転機能で詰まりを除去。
• 全油圧式のクローズドサイドセッティング（CSS）調整で迅速な変更と稼働停止の最小化が可能。

ホッパー / フィーダー

• ホッパー容量：9 m³ (11.7 yd³)。
• 投入高さ（VGF）：3.98 m (12' 11").
• プリスクリーン投入高さ：4.12 m (13' 6").
• プリスクリーン後部の投入幅：2.65 m (8' 8").
• ロック機構：手動。

バイパスコンベア（オプション）

• ベルト幅：650 mm (26").
• 作業角度：22°。
• 輸送時は油圧で折りたたみ可能。
• 標準排出高さ：2.1 m (7').
• スタック容量：13.8 m³ (18 yd³) @ 40°。

ジョーチャンバー

• Terex Jaques JW42 シングルトグルジョークラッシャー。
• 入口幅：1,070 mm (42").
• 入口開口：760 mm (30").
• ジョー下クリアランス：460 mm（公称）。
• 駆動方式：油圧駆動（逆転機能付）。
• CSS範囲：最小45 mm〜最大145 mm（トグル選択による）。
• 用途により推奨設定が異なる（解体/リサイクル 約75 mm、硬質岩掘削 約60 mm）。

磁選機

• 鉄系材料除去用の磁選機がオプションで利用可能。

メインコンベア

• ベルト幅：1,000 mm (40").
• 作業角度：22°。
• 標準コンベア時の排出高さ：約3.6 m (11'10").
• スタック容量：69.4 m³ (90.8 yd³) @ 40°。

T-Link テレマティクス
T-Linkのハードウェアとソフトウェアが標準搭載され、機械の位置および稼働状況の遠隔監視により稼働率と保守計画の最適化を支援します。

ダウンロード

• 製品および技術資料のPDFが製品ページからダウンロード可能です。

技術仕様

• 正味エンジン出力：Tier 3 - CAT 350 hp | Tier 4 Final / Stage V - Scania 345 hp (Tier 3 - CAT 261 kW | Tier 4 Final / Stage V - Scania 257 kW)。
• 入口開口：42" x 30" (1,070 mm x 760 mm)。
• 運転時重量：113,096 lbs (51,300 kg)。
• 輸送時寸法（概）：H 11'6" | W 9'6" | L 47'8" (H 3.5 m | W 2.9 m | L 14.5 m)。
• 作業寸法（概）：H 12'1" | W 20'4" | L 51'8" (H 3.9 m | W 6.2 m | L 15.7 m)。
• ジョーチャンバー：Terex JW42、入口幅1,070 mm、入口開口760 mm；油圧駆動；油圧式CSS；逆転機能。
• ホッパー容量：9 m³。
• メインコンベア：ベルト幅1,000 mm、排出高さ3.6 m（標準）。
• オプションのバイパスコンベア：650 mm、スタック容量13.8 m³ @ 40°。
• オプションの磁選機あり。
• T-Link テレマティクス標準装備。
