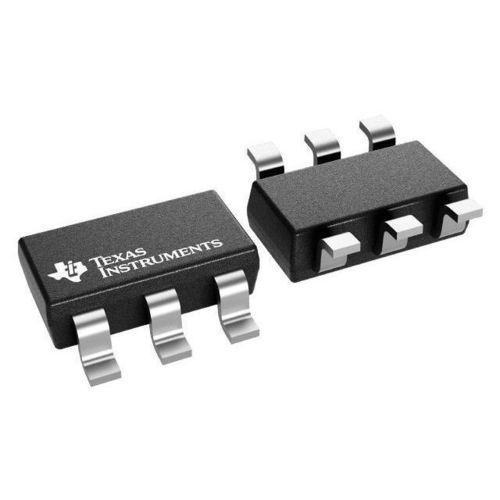

降DC/DC 変換器 TPS563201

降集積回路SMD

概要
TPS563201 は、SOT-23（DDC）6ピンパッケージのコンパクトな 3 A 同期降圧コンバータです。外付け部品を最小限に抑える設計で、低スタンバイ電流と高速過渡応答（D-CAP2 制御）を実現します。TPS563201 はパルススキップ動作により軽負荷での効率を最適化し、外部補償なしで低 ESR 出力コンデンサをサポートします。

主な特長

• 3 A 同期降圧コンバータ（TPS563201）、FET 内蔵
• 高速過渡応答の D-CAP2™ 制御
• 入力電圧範囲：4.5 V ～ 17 V
• 出力電圧範囲：0.76 V ～ 7 V
• パルススキップ動作（TPS563201）で軽負荷効率を最適化
• スイッチング周波数：580 kHz
• シャットダウン電流：< 20 µA
• 帰還電圧精度：2%（25℃）
• サイクル単位過電流制限、ヒカップ保護
• 非ラッチ UVP および TSD（熱遮断）保護
• 固定ソフトスタート：1.0 ms

技術仕様

• トポロジー：Buck
• Iout（最大）：3 A
• Vin（最小～最大）：4.5 V – 17 V
• Vout（最小～最大）：0.76 V – 7 V
• 制御方式：D-CAP2
• スイッチング周波数：580 kHz
• Iq（typ）：0.0004 A
• 最大デューティ比：80%
• 動作ジャンクション温度：-40 ℃～125 ℃

パッケージ | ピン | サイズ

• パッケージ：SOT-23-THN (DDC)
• ピン数：6
• フットプリント面積：約 8.12 mm²（2.9 x 2.8 mm）

評価モジュール
評価基板：TPS563201EVM-715 — 3 A SWIFT 降圧評価モジュール。EVM やシミュレーションモデルは試作を迅速化します。

ドキュメントとリソース
データシート、アプリケーションノート、PSpice モデル、EVM ユーザーガイド、リファレンスデザインが利用可能で、部品選定、レイアウト、熱対策を支援します。

代表的な用途

• 産業用・組込みシステムのポイントオブロード供給
• 通信・ネットワーク機器
• 計測・試験機器
• バッテリ駆動機器や省電力アプリケーション
