概要LM2596 シリーズは、降圧(Buck)スイッチングレギュレータ用の単一チップ集積回路で、3 A までの出力を駆動でき、優れた電圧および負荷調整を提供します。固定出力(3.3 V、5 V、12 V)と可変出力(1.2 V ~ 37 V)のバージョンが利用可能です。外付け部品が少なく、スイッチング電源の設計が容易です。
主な特長- 最大出力電流: 3 A
- 入力電圧範囲: 4.5 V~40 V
- 固定出力: 3.3 V、5 V、12 V;可変出力: 1.2 V~37 V(所定条件下で ±4%)
- 典型的に外付け部品は 4 個のみ
- 内部固定周波数発振器 150 kHz(フィルタ部品を小型化可能)
- Enable(TTL シャットダウン)機能と低消費電力スタンバイ(typ. ≈ 80 µA)
- サーマルシャットダウンおよび2段階の周波数低下型電流制限による保護
- 良好なライン/ロードレギュレーション;標準インダクタを使用可能

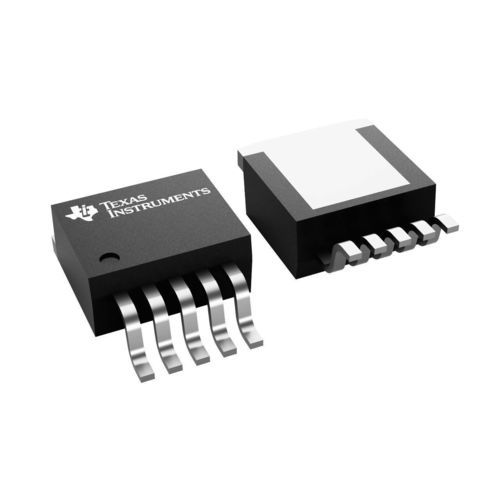

パッケージと機構標準の 5 ピン TO-220 パッケージ(複数のリード加工オプション)および 5 ピン TO-263 表面実装パッケージで提供されます。パッケージ面積の例:TO-220 (NDH) 86.0552 mm² (10.16 × 8.47)、TO-220 (NEB) 46.4312 mm² (10.16 × 4.57)、TO-263 (KTT) 154.8384 mm² (10.16 × 15.24)。
パラメータ(概要)トポロジー: Buck
Iout (max): 3 A
Vin (min): 4.5 V
Vin (max): 40 V
Vout (min): 3.3 V(固定)/ 1.2 V(可変)
Vout (max): 37 V
Iq (typ): 0.005 A (5 mA);スタンバイ typ. ≈ 80 µA
デューティ比 (max): 100 %
制御モード: Voltage mode
機能: Enable、過電流保護、サーマルシャットダウン
動作温度範囲: -40 °C ~ 125 °C
追加情報LM2596 用に最適化された標準インダクタや評価モジュールが複数メーカーから提供されています。設計リソースとしては、データシート、PSpice モデル、WEBENCH Power Designer サポートなどが利用可能で、試作と検証を支援します。
