電圧増幅用DC/DC 変換器 TPS61021A

集積回路SMDモバイル機器用

概要
TPS61021Aは、バッテリ駆動の携帯機器およびスマートデバイス向けに設計された同期型昇圧コンバータICです。入力が1.8 Vまで低下した状態でも3.3 V／1.5 Aを供給でき、0.5 Vまでの入力で動作してバッテリ稼働時間を延長できます。出力過電圧保護、出力短絡保護、サーマルシャットダウンなどの保護機能を備えています。2.0 MHzのスイッチング周波数により小型の外付けインダクタやコンデンサが使用可能で、2.0 mm × 2.0 mmのWSONパッケージにより実装面積を削減できます。

主な機能

• 動作入力電圧範囲：0.5 V～4.4 V
• スタートアップ最小入力：0.9 V
• 出力電圧設定範囲：1.8 V～4.0 V
• 典型出力：3.3 V／1.5 A（VIN ≥ 1.8 V）
• 典型効率：最大約91％（VIN=2.4 V、VOUT=3.3 V、IOUT=1.5 A）
• スイッチング周波数：2.0 MHz
• 静止電流（典型）：17 µA
• スイッチ電流制限（典型）：4.3 A
• 軽負荷時のPFM動作とシャットダウン時の入力／出力真の切断
• 出力過電圧、短絡、サーマル保護

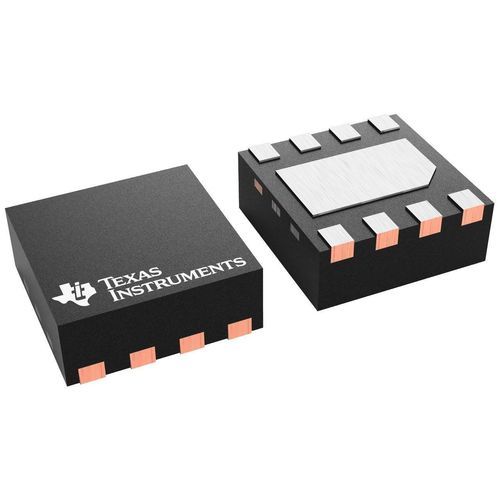

• WSON 2.0 mm × 2.0 mmパッケージ

パラメータ（要約）
Topology: Boost
Vin (min) (V): 0.5
Vin (max) (V): 4.4
Vout (min) (V): 1.8
Vout (max) (V): 4.0
Switch current limit (typ) (A): 4.3
Iq (typ) (A): 0.000017
Duty cycle (max) (%): 90
Operating temperature range (°C): -40 to 125
Features: Enable, Light‑load efficiency (PFM), Load Disconnect, Pass‑through mode, Synchronous rectification

用途

• バッテリ駆動のIoTおよび携帯機器
• ウェアラブルおよび携帯計測器
• 携帯型医療機器
• ゲームコントローラおよび民生用電子機器
• スーパーキャップバックアップやエネルギーハーベスティングシステム
