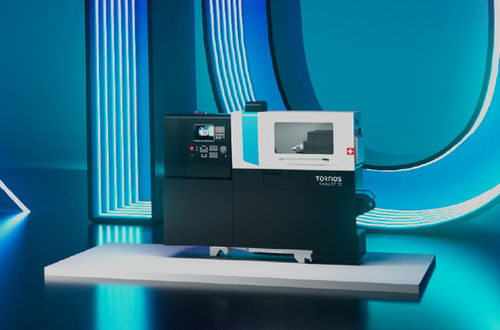

CNCスイス旋盤 Swiss DT series

小部品製造小型部品用製造ライン用

概要 Swiss DT 7 および Swiss DT 10 は、微小部品の高精度量産向けに設計されたスイス型スライディングヘッド旋盤です。約25%小さい設置面積（同等の6軸機比）、モジュラー構成、最大33工具により、加工時間を短縮しつつ再現性の高い精度を確保します。高周波エアスピンドルと最適化された駆動により周期時間を短縮し、電子機器、自動車、医療・歯科、精密機械分野の微細仕上げに対応します。

主な利点

• スペース制約のある生産セル向けのコンパクト設置面積
• プロセス要件に合わせたスケーラブルなモジュラー構成
• 最大33工具、うち最大8つは回転工具で多工程対応が可能
• 従来世代比で約10%のサイクルタイム短縮
• バッチごとの一貫した高い再現性

医療・歯科

• 複雑な医療・歯科部品向けのスイス精度
• カスタムや小ロット生産に対応する高速段取り（約15%短縮）
• 外科用部品に求められる高い再現性

精密機械

• 微小部品やアセンブリに対するミクロンレベルの精度
• 33工具の搭載で旋削、フライス、穴あけの組合せ加工が可能
• 小型ギアシャフトやマイクロねじなどの小部品に適合

電子機器

• 精密な電子部品やコネクタ向けに設計されたプラットフォーム
• 高周波スピンドルが微細な仕上げと厳しい公差を実現
• コンパクトな構造で現代の生産ラインに容易に組み込み可能

自動車

• コネクタやブッシュなどの小型高精度部品の大量生産に適合
• 短いサイクルタイムで高出力かつ再現性のある精度を提供
• プロセス別の治具配置に対応するモジュラーオプション

技術データ（要約） Swiss DT | | 7/6 | 10/6
直径 | | mm/in | 7 / 0.276 | 10 / 0.39
ガイドブッシュ使用時の標準ワーク長さ | | | 185 / 7.28 | 185 / 7.28
最大工具数 | | | 33 | 33
最大回転工具数 | | | 8 | 8
プラグアンドプレイB軸 | | | - | -
主軸出力（S1/S6） | kW/hp | | 4.0 (5.0) / 5.36 (6.70) | 4.0 (5.0) / 5.36 (6.70)
対向主軸出力（S1/S6） | kW/hp | | 4.0 (5.0) / 5.36 (6.70) | 4.0 (5.0) / 5.36 (6.70)
ダイレクトドライブ ガイドブッシュ | | | No | No

特徴 / 技術仕様

• モデル: Swiss DT 7 および Swiss DT 10（Swiss DT シリーズ）
• 直径対応: Swiss DT 7 = 7 mm (0.276 in); Swiss DT 10 = 10 mm (0.39 in)
• ガイドブッシュ使用時の標準ワーク長さ: 185 mm (7.28 in)
• 最大工具数: 33
• 最大回転工具数: 8
• プラグアンドプレイB軸: 非搭載 (-)
• 主軸出力（S1/S6）: 4.0 (5.0) kW / 5.36 (6.70) hp（主軸および対向主軸）
• 対向主軸出力（S1/S6）: 4.0 (5.0) kW / 5.36 (6.70) hp
• ダイレクトドライブ ガイドブッシュ: No
• 最大33工具の搭載で多用途加工が可能、最大8つの回転工具対応
• 高周波エアスピンドルにより微細な表面仕上げと高精度加工を実現
• コンパクトな設置面積（同等の6軸機に比べ約25%小さい）
• 電子機器、自動車、医療・歯科、精密機械向けの生産に設計
