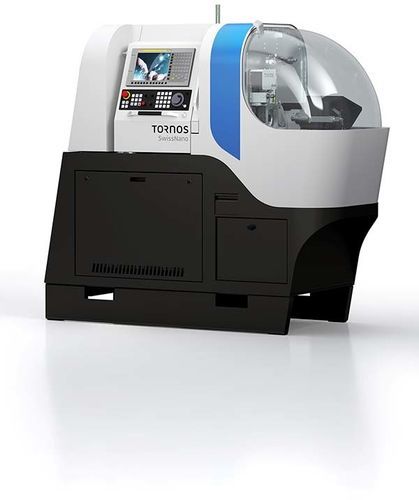

CNCスイス旋盤 SwissNano

6 軸小部品製造小型部品用

概要 小径部品のマイクロ／ナノ精度生産向けに設計。キネマティクスと熱バランスが最適化され、迅速な安定化と再現性の高い精度を実現します。バー材直径最大10mm、加工長さ最大100mmに対応。Tornos Active Chip Breaker Plus と互換性があり、自動化の自律稼働を強化します。

主な利点

• 時計部品やマイクロ部品向けの卓越した精度
• 旋削、穴あけ、切断/バリ取り、荒仕上げ/仕上げを可能にする多機能キネマティクス
• 素早いセットアップを可能にする優れたアクセス性
• 固定/回転ガイドブッシュ、またはガイドブッシュなしでの運転に対応
• 占有面積が小さい：バー供給装置使用時 前方1.1m、機械幅0.65m

製品説明 SwissNano は、非常に高い仕上がりと寸法精度が求められる小径部品の製造に特化して設計されています。キネマティクス構成により、複雑な時計部品やその他のマイクロ部品の旋削・フライス加工を高い表面品質で実現します。バランスと熱管理に重点を置いた設計により、稼働温度への迅速な到達と連続生産での安定した結果を提供します。

バリアントと主要表（モデル別）
SwissNano 4 — 最大直径（mm）：4 — 直線軸：6 — C軸：2 — 独立工具システム：2 — 総工具位置数：12 — 回転工具位置：4
SwissNano 7 — 最大直径（mm）：7 — 直線軸：6 — C軸：2 — 独立工具システム：2 — 総工具位置数：24 — 回転工具位置：10
SwissNano 10 — 最大直径（mm）：10 — 直線軸：6 — C軸：2 — 独立工具システム：2 — 総工具位置数：24 — 回転工具位置：10

追加の技術および使用上の注意

• 優れた仕上げを実現するマイクロ部品向けに設計されたキネマティクス
• 迅速な安定化を可能にするバランス設計と熱管理
• 最大2本の背面駆動工具に対応した背面加工をサポート
• 高圧対応で厳しい切粉処理や加工条件に対応

技術仕様

• シリーズ / 名称：SwissNano
• 最大バー径：最大10 mm（SwissNano 10）
• 最大加工長さ：最大100 mm
• 生産性向上：最大40%（メーカー表示）
• 直線軸数：6
• C軸数：2
• 独立工具システム：2
• 総工具位置数：12（4モデル）/ 24（7・10モデル）
• 回転工具位置：4（4モデル）/ 10（7・10モデル）
• ガイドブッシュオプション：固定、回転、またはガイドブッシュなし
• 設置面積：バー供給時 前方1.1m；幅0.65m
• ソフトウェア互換性：Tornos Active Chip Breaker Plus
