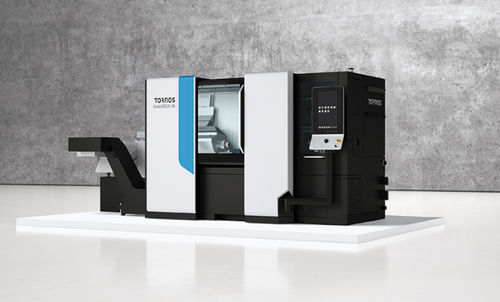

CNCスイス旋盤 SwissDECO G

9 軸27ツール大量生産用

概要
SwissDECO Gは、ダブルプラテン構成および直線軸9本を備えたスイス型スライディングヘッド旋盤です。第2プラテンにはZ軸が組み込まれており、荒加工・仕上げ、正面加工、深穴加工を行えるほか、差動加工（ディファレンシャルモード）に対応します。本機は3つの独立した工具システムを統合し、プリセット可能なモジュール式デバイスや工具システムを装着できます。ダブルプラテンの配置により、工具交換間（チップtoチップ）時間が短縮され、高生産性の旋削に適しています。

主な特徴

• Z軸を備えた第2プラテンを含むダブルプラテン構成
• 直線軸：9本
• 荒加工・仕上げ、正面加工、深穴加工に対応
• 差動加工対応
• 3つの独立工具システム
• プリセット可能なモジュール式デバイスおよび工具システム対応
• 極めて短いチップtoチップ時間
• 棒材対応径：36 mm
• 最大38刀位置（うち27は駆動/回転工具対応）

用途

• 最大36 mmの棒材による大量精密旋削
• 複数の回転工具を必要とする旋削とフライスの複合加工
• 深穴加工や正面加工を伴う加工
• 差動加工を必要とする部品の量産

マルチメディア
製品動画および技術資料は製品ページでご覧いただけます。

技術仕様

• モデル：SwissDECO G（ダブルプラテン）
• 直線軸：9本
• 第2プラテン：荒加工/仕上げ、正面加工、深穴加工のためのZ軸
• 工具システム：3つの独立システム
• 刀位置：最大38（27駆動）
• 棒材対応径：36 mm
• オプション：プリセット可能なモジュール式デバイスおよび工具システム
• 動作モード：差動加工対応
