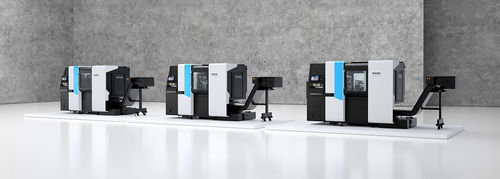

CNCスイス旋盤 Swiss XT

8 軸大量生産用バー加工用

概要
Swiss XTシリーズは、コンパクトな設置面積で精密旋削に対応するスライドヘッド（スライディングヘッド）旋盤群です。複数の軸・工具オプションを備え、マルチツール加工や短サイクルのマイクロ機械加工に適しています。

主な利点

• 高回転・高出力の主軸により生産性を最大化
• ガイドブッシュの迅速な切替で段取り時間を短縮
• TISIS制御による簡易プログラミング
• プラグ＆プレイのB軸オプションで加工幅を拡大
• ダブルギャング工具構成でサイクルタイムを短縮
• ACB Plusオプションで効果的な切りくず処理
• 交換可能な工具で段取りコストを低減
• 精度と持続可能な運用を重視した設計
• マルチツール加工で生産量を向上
• 長いZ1軸モードで長尺ワークに対応
• 回転工具用の高度なモーター構成

詳細説明
Swiss XTは、外形寸法3056 x 1440 x 2242 mmのコンパクトな筐体に、3つの独立した工具システムと複数の軸構成オプションを組み合わせています。オプションモジュールにより旋削、フライス、マルチ軸加工に対応します。加工エリアへのアクセスは作業者の操作性と部品ハンドリングを考慮して最適化されており、精密部品の生産に適したコスト構造を提供します。

技術概要（ファミリーバリアント）
バリアント: Swiss XT 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
最大バー径（mm）: 16 | 25.4 | 32（ガイドブッシュ無しで38）
リニア軸数: 8 | 8 | 8 | 9 | 9 | 9
C軸数: 2 | 2 | 2 | 2 | 2 | 2
B軸: オプション | オプション | オプション | オプション | オプション | オプション
独立工具システム数: 3 | 3 | 3 | 3 | 3 | 3
工具ポジション総数: 42 | 42 | 42 | 42 | 42 | 42
回転工具用ポジション: 18 | 18 | 18 | 18 | 18 | 18

用途とオプション
マイクロメカニクス、自動車部品、医療・歯科部品、電子機器など、精密スライドヘッド旋削を必要とする分野に適しています。オプション: B軸、ACB Plus、ダブルギャング構成、回転工具用モーター強化、長尺対応のZ1軸モードなど。

技術仕様

• 外形寸法: 3056 x 1440 x 2242 mm
• 3つの独立した工具システム
• ガイドブッシュ変換可能で柔軟性向上
• プラグ＆プレイのB軸オプション
• ダブルギャング工具構成が利用可能
• ACB Plusは切りくず対策のオプション
• 交換式工具により段取りコスト削減
• 長尺ワーク対応の長いZ1軸モード
• マルチツールおよび回転工具加工をサポート（18ポジション）
• 工具ポジション総数: 42
