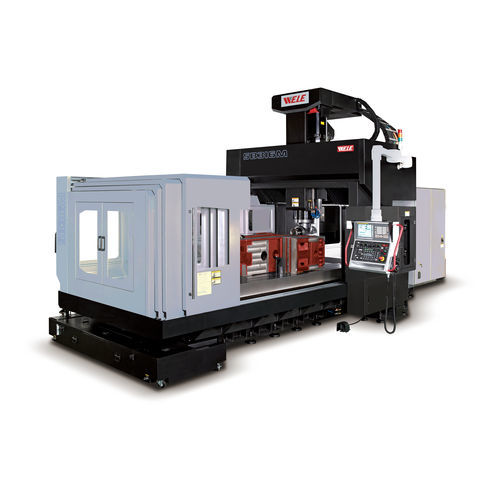

3軸マシニングセンタ SB216縦型ブリッジCAT50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ブリッジ
- スピンドル
- CAT50
- ツールステーション数
- 16ツール, 32ツール, 120ツール
- 応用
- 激しい使用に耐える
- その他の特徴
- 高速, 高生産性, 高出力
- X軸移動距離
2,120 mm
(83.46 in)- Y軸移動距離
1,600 mm
(62.99 in)- Z軸移動距離
2,300 mm
(90.55 in)- 回転速度
5,000 rpm, 6,000 rpm
(31,416 rad.min-1, 37,699 rad.min-1)- 出力
22 kW, 26 kW, 30 kW
(29.91 hp, 35.35 hp, 40.79 hp)- X軸の移動速度
24,000 mm/min
(15.75 in/s)- Y軸の移動速度
24,000 mm/min
(15.75 in/s)- Z軸の移動速度
24,000 mm/min
(15.75 in/s)- 最大テーブル積載量
8,000 kg
(17,637 lb)- 総重量
22,000 kg
(48,501.7 lb)- 全長
6,250 mm
(246.1 in)- 全幅
4,650 mm
(183.1 in)- 全高
4,350 mm
(171.3 in)
詳細
正確さと高い生産性が要求される重作業に適したパワーと耐久性。
SB216は、重切削加工用に設計された固定レール式ブリッジマシンです。この機械は、ローラーガイド、主軸台上の油圧カウンターバランスシステム、および強力な主軸を備えています。これらの特徴は、速度を犠牲にすることなく、高精度で正確な切断を可能にします。
SB216YMは、Y軸の移動量を拡大し、5面加工を可能にしたモデルで、複雑なワークの加工に対応します。この機械は、垂直方向と水平方向の自動ツール交換と主軸台の自動クランプを備えています。主軸台は、30°、90°、エクステンション、手動ユニバーサルから選択できます。
---
