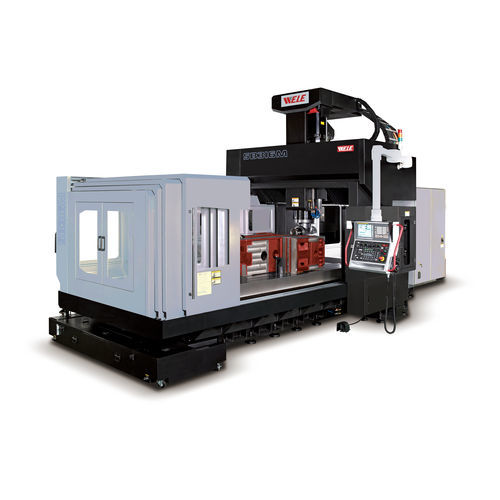

3軸マシニングセンタ SB316縦型ブリッジCAT50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ブリッジ
- スピンドル
- CAT50
- ツールステーション数
- 16ツール, 32ツール, 120ツール
- 関連機能
- 切断
- その他の特徴
- 高生産性, 高出力
- X軸移動距離
3,060 mm
(120.47 in)- Y軸移動距離
1,600 mm
(62.99 in)- Z軸移動距離
800 mm
(31.5 in)- 回転速度
5,000 rpm, 6,000 rpm
(31,416 rad.min-1, 37,699 rad.min-1)- 出力
22 kW, 26 kW, 30 kW
(29.91 hp, 35.35 hp, 40.79 hp)- X軸の移動速度
24,000 mm/min
(15.75 in/s)- Y軸の移動速度
24,000 mm/min
(15.75 in/s)- Z軸の移動速度
24,000 mm/min
(15.75 in/s)- 最大テーブル積載量
10,000 kg
(22,046 lb)- 総重量
27,000 kg
(59,524.81 lb)- 全長
8,300 mm
(326.8 in)- 全幅
4,650 mm
(183.1 in)- 全高
4,350 mm
(171.3 in)
詳細
SB316 は、重切削用に設計された固定レール式ブリッジマシンです。この機械は、ローラーガイド、主軸台上の油圧カウンターバランスシステム、および強力な主軸を備えています。これらの機能により、速度を犠牲にすることなく、高精度で正確な切断が可能です。
SB316YMモデルは、複雑なワークの加工を可能にするために、5面加工機能を備えた拡張Y軸トラベルを備えています。この機械は、垂直方向と水平方向の自動工具交換と主軸台の自動クランプ機能を備えています。主軸台オプションには、30°、90°、エクステンション、手動ユニバーサルがあります。
---
