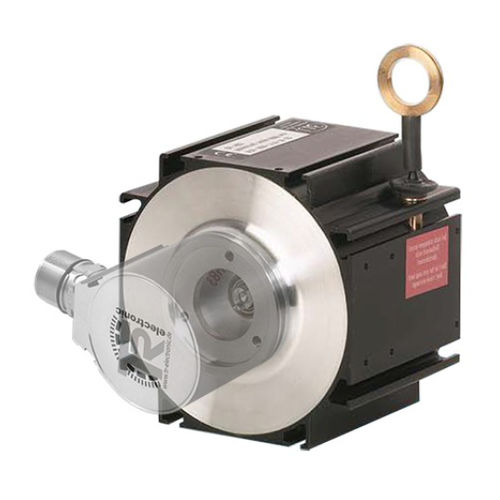

標準タイプワイヤーエンコーダ WDS series

インクリメンタル絶対機械式

TR-Electrmentのワイヤドローエンコーダには、絶対またはインクリメンタルロータリーエンコーダが装備されており、特定のエンコーダシリーズに完全に適合します。 3つのクラスは、異なる機械的負荷、デューティサイクル、寿命、分解能再現性に対する特定のニーズを満たします。 標準 WDS は、通常の自動化タスクに適しています。 スプリングアセンブリを含む完全なケーブルドラムは、押出アルミニウムハウジングに取り付けられています。 利点 _ 簡単取り付け（スロットナット） _ ガイドプーリー、取り付け可能 _ 高い作業信頼性 _ 堅牢なアル合金プロファイル本体 _ 標準アプリケーション 製品用高度なデータドローワイヤー WDS-1600-P60、1.6 m、60 mm 注文番号 40-730-010 ハウジング設計 60 mm ハウ ジング材料アルミニウム陽極酸化 測定長さ 1.60 m ギア比 150.12 mm/回転 数注意:ネームプレートを観察してください！ 精度、ギア比±0.13％ 直径、測定ワイヤ0.45ミリメートル 材料、測定ワイヤステンレス鋼、PAコーティング ワイヤ出口角<= ±3° 直線性± 0.02％ 測定範囲に関連 ワイヤ加速、典型的には98メートル/s² ばね収縮力3.5... 5.5 N オプション -ガイドプーリ片方向、ワイヤ出口線形 質量、通常 0.3 kg
