TR-Electrmentのワイヤドローエンコーダには、絶対またはインクリメンタルロータリーエンコーダが装備されており、特定のエンコーダシリーズに完全に適合します。
3つのクラスは、異なる機械的負荷、デューティサイクル、寿命、分解能再現性に対する特定のニーズを満たします。
標準
WDS は、通常の自動化タスクに適しています。 スプリングアセンブリを含む完全なケーブルドラムは、押出アルミニウムハウジングに取り付けられています。
セレクタ内の標準ワイヤドローエンコーダ
標準線長エンコーダボックス型WDSについては、ユーザーが追加できるたわみプー
リを提供します利点 _ エンコーダシャフト経由ベアリング _ フラット設計 _ 軽量設計
_ 低需要アプリケーション
_ 低コストバージョン

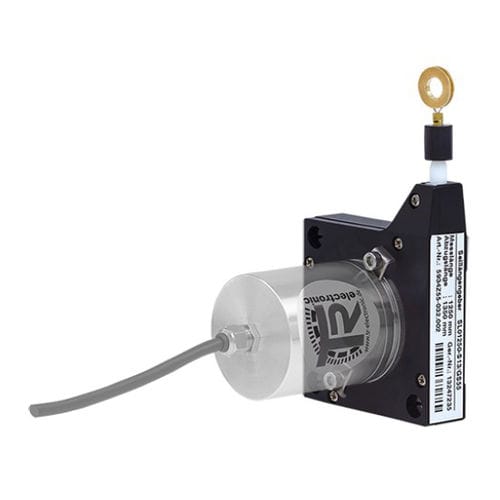

製品の高度なデータドローワイヤー SL00, 3.0 m, 80 mm
注文番号 40-723-002
ハウジングデザイン 80 mm
材質プラスチック, ノリル
測定長さ 3.00 m
ギア比 230 mm/回転
注意:ネームプレートを観察してください!
精度、ギア比±0.10%
直径、測定ワイヤ0.55ミリメートル
材料、測定ワイヤステンレス鋼、1.4401
ワイヤ出口角<= ±3°
直線性± 0.01%
測定値に関連して
再現性 0.005%
測定値に関連する
速度調整 6メートル/秒
スプリング収縮力 5... 6.3 N の
負荷サイクル、典型的には 1 000 000 000
質量、通常0.25 kg
---
