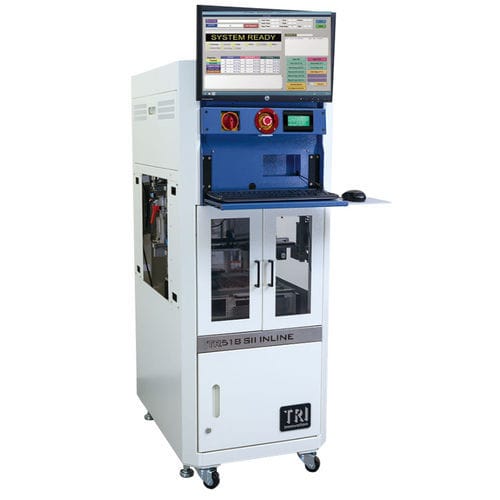

自動試験機 TR518 SII

手動プリント基板エレクトロニクス産業用

導入
TR518 SII INLINE は中型基板向けに設計されたインラインMDA自動試験プラットフォームです。TR518 SIIシリーズに対応し、最大2496のアナログ試験ポイントを持つ、SMEMA準拠のフル電気式構成を提供します。

特性

• 生産ライン統合向けのインラインMDA試験プラットフォーム
• TRIのTR518 SIIテスター用に設計
• SMEMA準拠で設置面積が最小化
• 圧縮空気を使用しないフル電気設計
• 最大2496のアナログ試験ポイント（TINY INLINEは1024）

テスター仕様
アナログ試験ポイント: TR518 SII INLINE: 2496; TR518 SII TINY INLINE: 1024
動作OS: Microsoft® Windows対応PC（USB対応）、Windows 10
フィクスチャタイプ: Inline / 手動挿入

アナログテスト

• 6-wire 測定スイッチングマトリクス
• プログラム可能なAC/DCおよびDC高電圧・電流ソース
• 部品のR/L/C測定

オプションコンポーネント

• TestJet ベクトルレス開路検出
• 最大100 V / 100 mA のプログラム可能高電圧直流電源
• 生産管理システム: YMS 4.0

基板取り扱い
最小PCBサイズ: 50 x 50 mm
最大PCBサイズ: TR518 SII INLINE: 450 x 300 mm（オプション: 500 x 360 mm）; TR518 SII TINY INLINE: 330 x 250 mm
PCB厚さ: 0.6 ～ 5 mm


寸法
WxDxH: TR518 SII INLINE: 900 x 900 x 1640 mm; TR518 SII TINY INLINE: 600 x 800 x 1640 mm
注: 信号タワーは含まず、タワー高さ: 392 mm
重量: TR518 SII INLINE: 470 kg; TR518 SII TINY INLINE: 320 kg

追加情報
SMEMA準拠のフル電気式インラインプラットフォームで、設置面積を抑えつつTR518 SIIのMDA試験を生産ラインで可能にします。

特徴 / 技術仕様

• モデル: TR518 SII INLINE（バリアント: TR518 SII TINY INLINE）
• メーカー / ブランド: TRI (Test Research, Inc.)
• アナログ試験ポイント: 最大2496（INLINE）; 1024（TINY INLINE）
• 動作OS: Microsoft® Windows対応PC（USB対応）、Windows 10
• フィクスチャタイプ: Inline / 手動挿入
• アナログハードウェア: 6-wire マトリクス; プログラム可能なAC/DCおよびDC高電圧・電流ソース; 部品R/L/C測定
• オプション: TestJet（ベクトルレス開路検出）; プログラム可能高電圧DC電源（最大100 V / 100 mA）; YMS 4.0
• 基板サイズ最小: 50 x 50 mm
• 基板サイズ最大: INLINE 450 x 300 mm（オプション 500 x 360 mm）; TINY INLINE 330 x 250 mm
• 基板厚: 0.6 ～ 5 mm
• 外形寸法 (WxDxH): INLINE 900 x 900 x 1640 mm; TINY INLINE 600 x 800 x 1640 mm
• 重量: INLINE 470 kg; TINY INLINE 320 kg
